Todas las especificaciones son aproximaciones y están sujetas a verificación.
| Código SKU | 115120 |
| Hacer | Tecnología rápida |
| Modelo N° | i42-Twin |
| Nuevo | 2017 |
| Condición | Excelente |
-

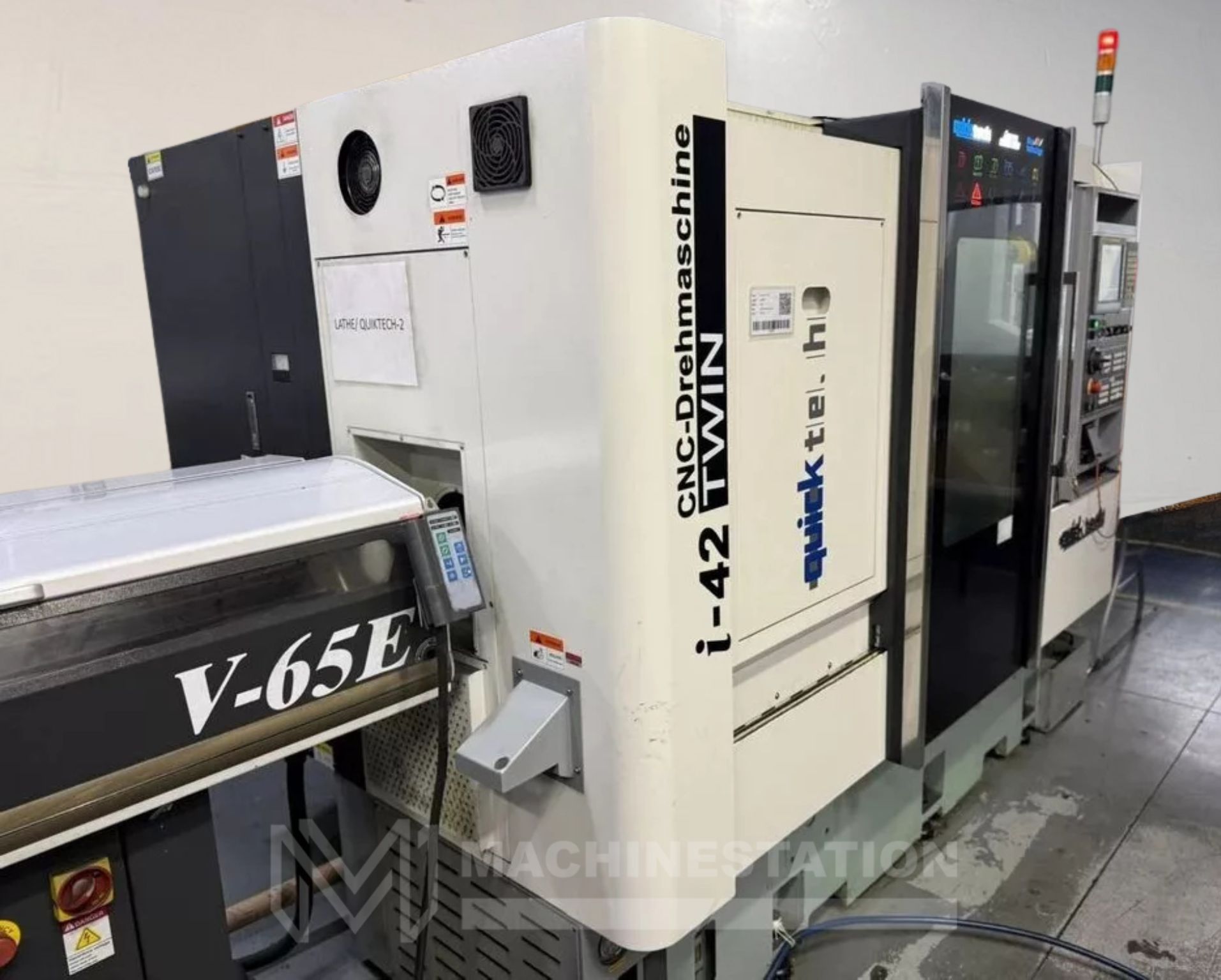

QuickTech i42-Twin Equipado con:

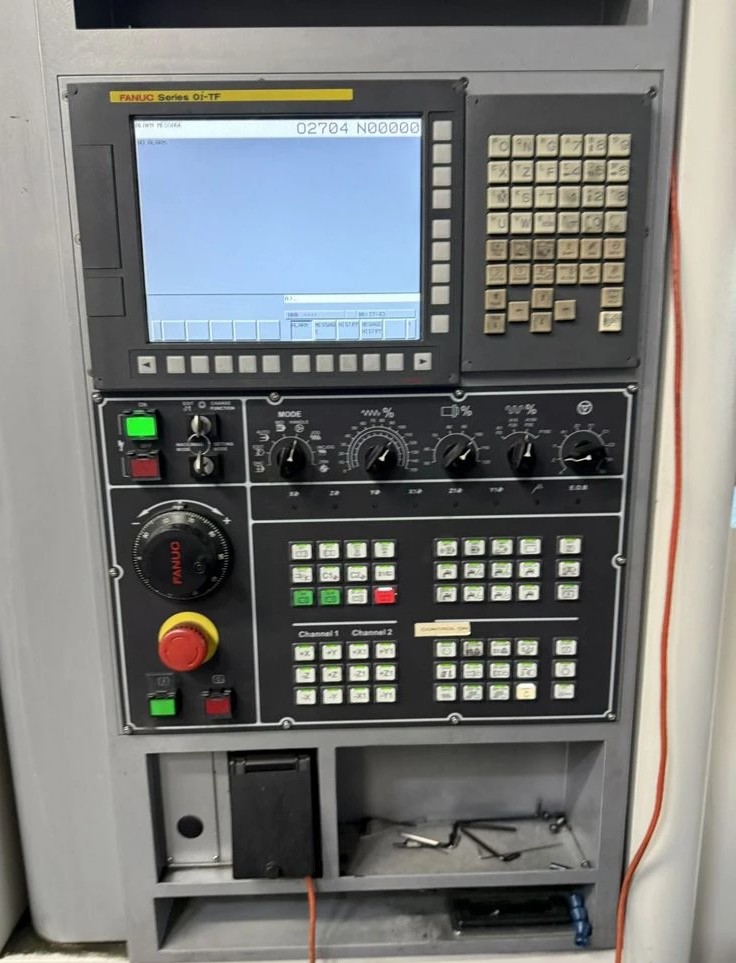

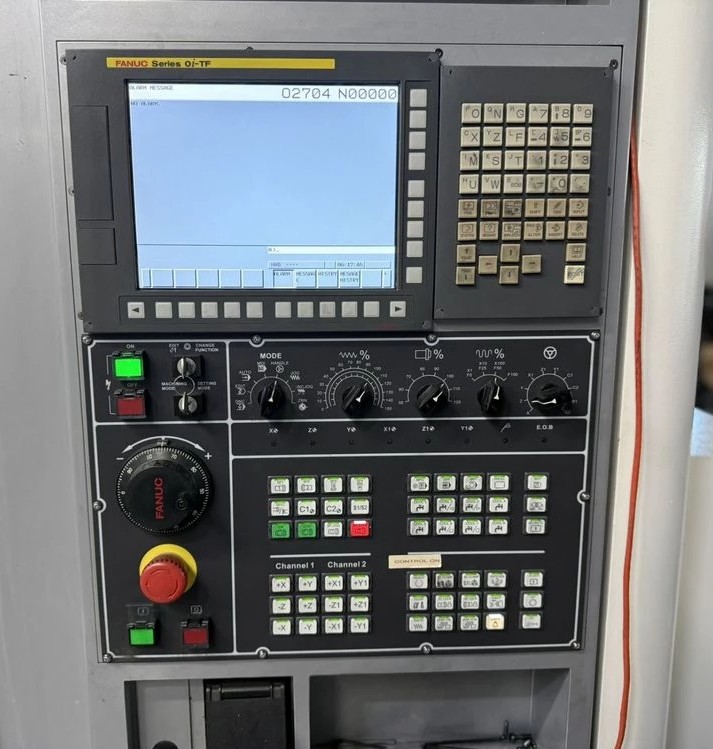

- Control CNC Fanuc Oi-TF

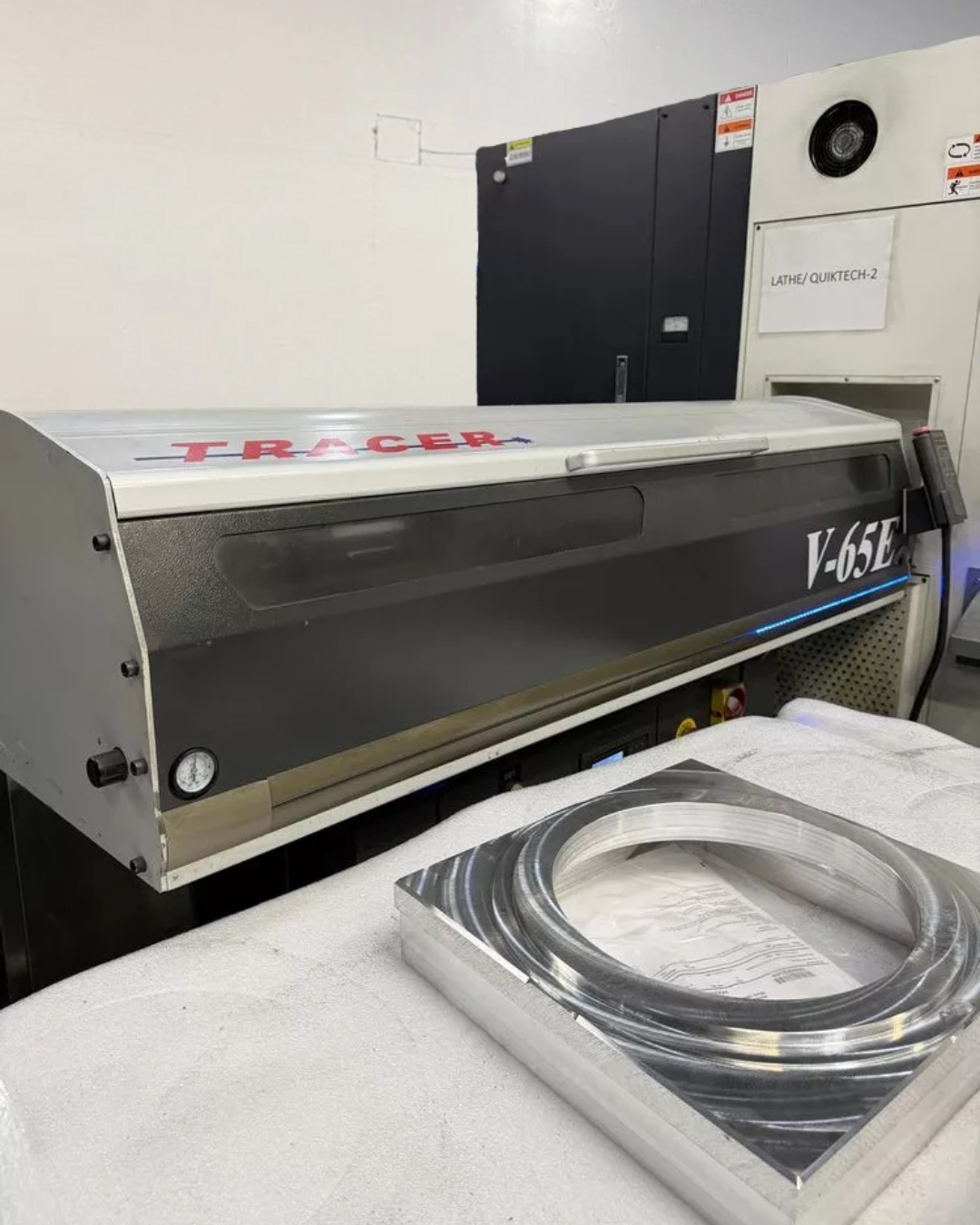

- Alimentador de barras

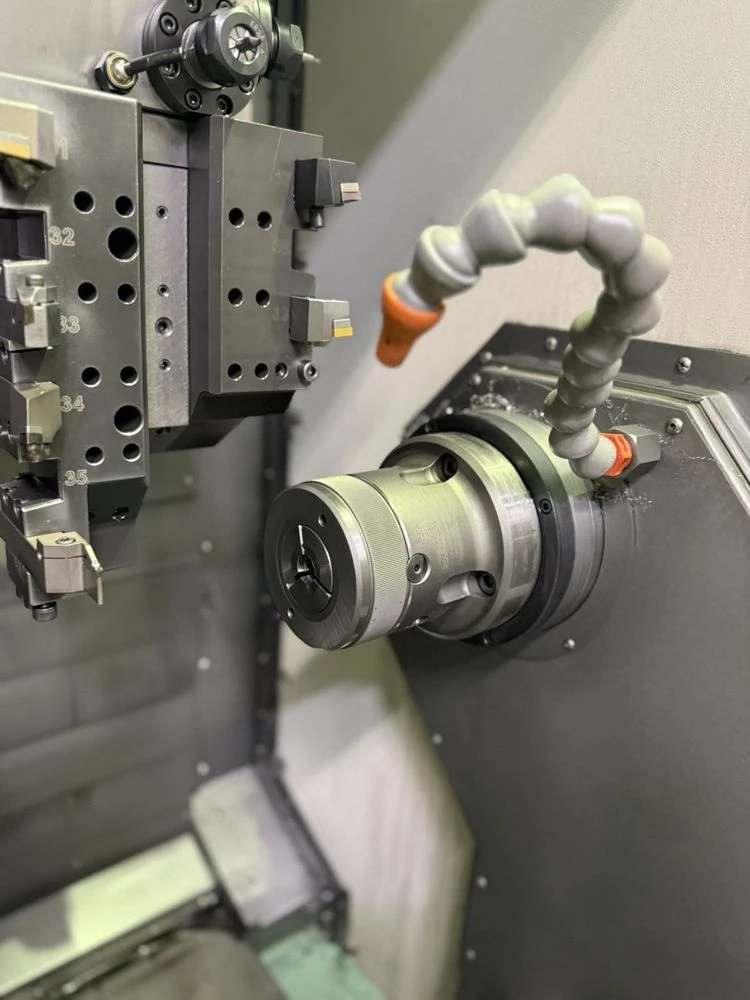

- Mandril de pinza en el husillo principal

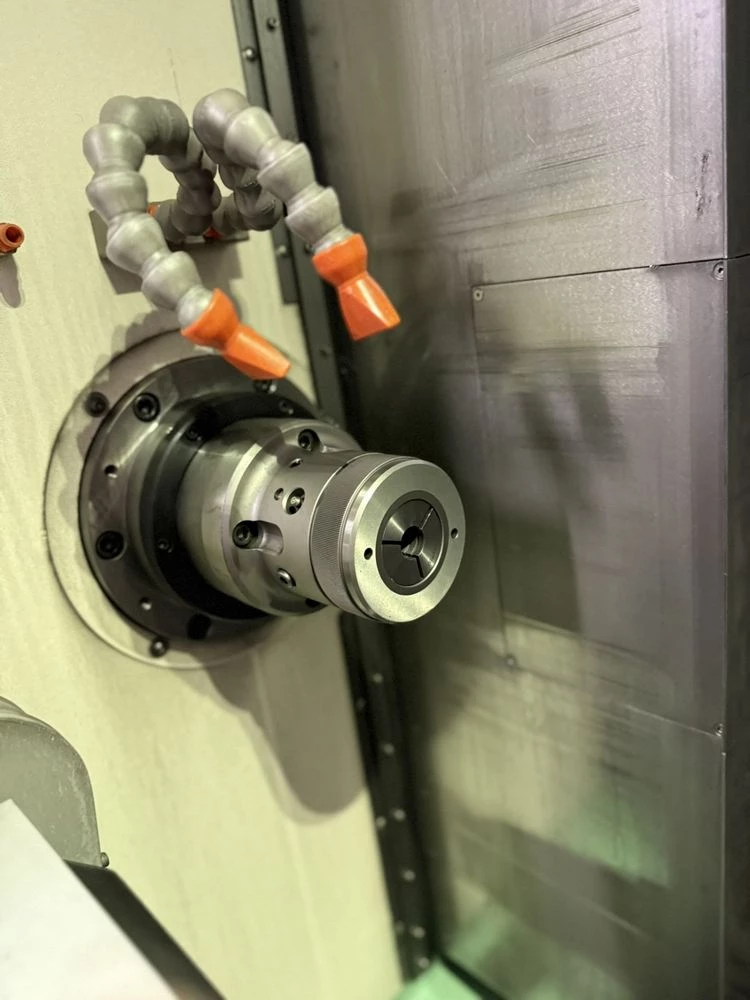

- Mandril de pinza en el subhusillo
- Herramienta en vivo del eje C
- Ranura para unidad USB y tarjeta de memoria
- Puerta inteligente
- Recolector de piezas
- Transportador de piezas
- Roscado rígido en ambos husillos
- Control de pedal para mandril
- Sistema de refrigeración
- Transportador de virutas
-
Capacidad del husillo
- Diámetro máximo de trabajo de la barra: 42,0 mm / 1,65″
- Longitud máxima de torneado del husillo: 300,0 mm / 11,81″
- Mandril de pinza de husillo Tipo: KK5-173E42B
- Nariz del husillo: ISO(DIN) A2-5
- Diámetro del husillo: 44,0 / 1,73″
- Rango de velocidad del husillo: 4000 RPM
-
Capacidad del subhusillo
- Diámetro máximo de torneado: 100,0 mm / 3,94″
- Diámetro máximo de trabajo de la barra: 42,0 mm / 1,65″
- Longitud máxima de giro: 155,0 mm (6,10″)
- Tipo de mandril de pinza: KK5-173E42B
- Nariz: ISO(DIN) A2-5
- Diámetro interior: 30,0 mm / 1,18″
- Rango de velocidad: 4000 RPM
-
Eje C:
- Precisión de posicionamiento: 0,001°
-
Viajes y alimentación
- Recorrido del eje X: 150,0 mm / 5,91″
- Recorrido del eje Y: 415,0 mm / 16,34″
- Recorrido del eje Z: 300,0 mm / 11,81″
- Recorrido del eje Z-1: 450,0 mm / 17,72″
-
Sistema ATC
- Herramientas OD/ID Husillo principal (1º): 6/5 ?
- Herramientas OD/ID Subhusillo (2do): 3/4 ?
- Tamaño del vástago de la herramienta: 20,0 mm / 0,79″
- Barra de mandrinar (principal): ER-20/20 mm / 0,79 ″
- Barra de mandrinar (sub): ER-20/20 mm / 0,79 ″
-

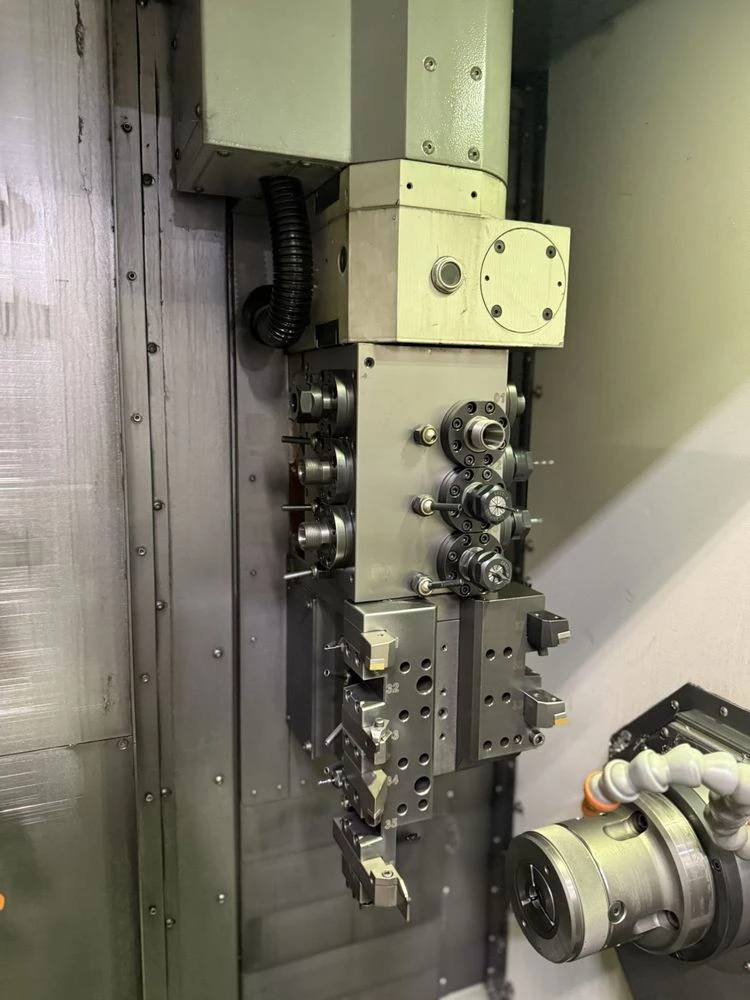

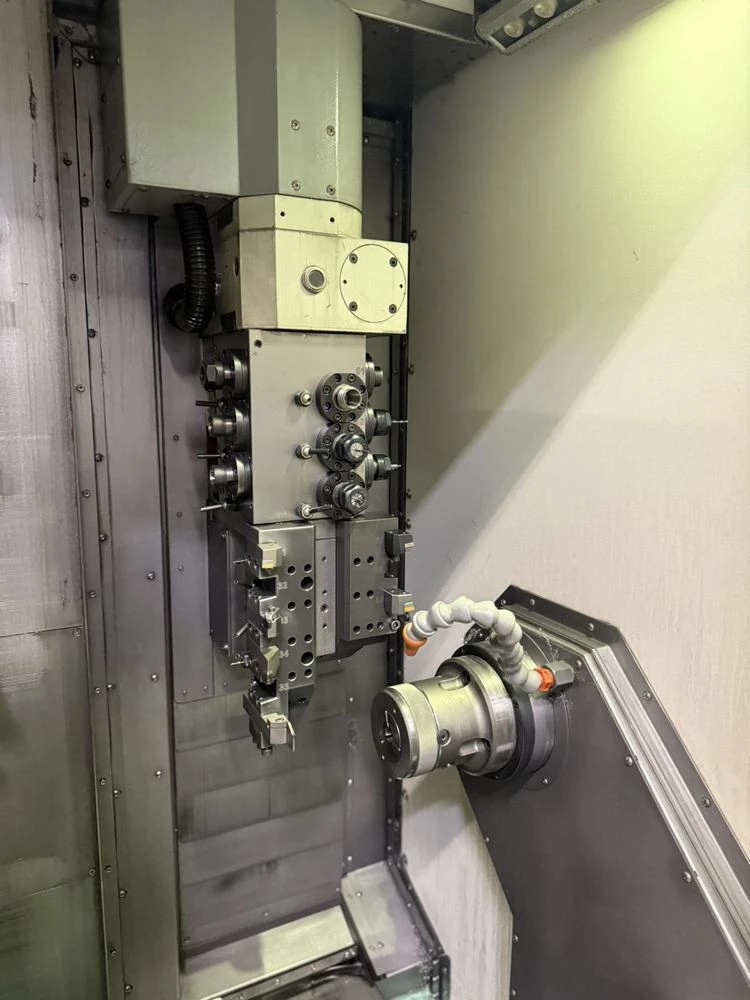

Herramienta motorizada
- Tiempo de índice: 0,3 segundos (uno) / 0,6 segundos (completo)
- Número de herramientas motorizadas: 12
- Rotación del eje B: 360°
- Velocidad máxima de la herramienta: 4000 RPM
- Tamaño: ER-20
- Diámetro máximo de perforación: 12,0 mm / 0,47″
- Capacidad máxima de roscado: M10 × 1,5
-

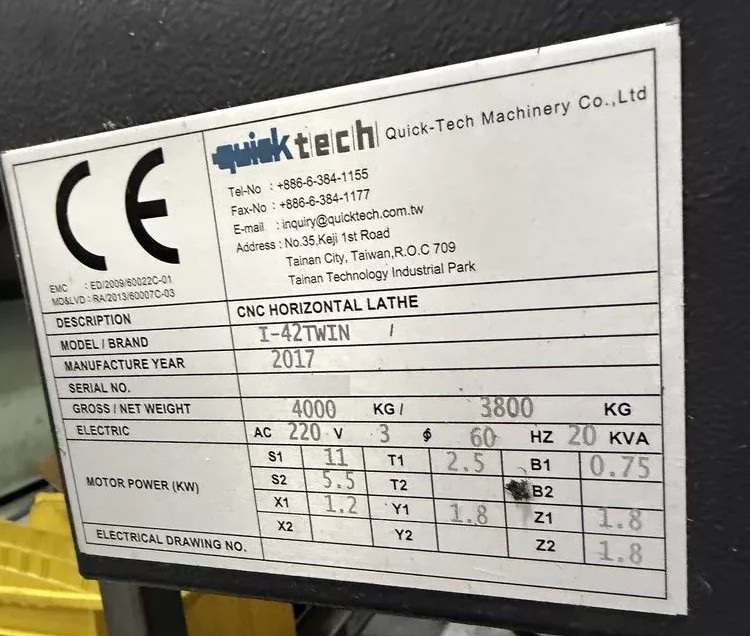

Motores (Fanuc)
- Motor del husillo principal: 11,0 kW (15 HP)
- Motor del subhusillo: 5,5 kW (7,5 HP)
- Servomotor de eje X1: 1,2 kW (1,6 HP)
- Servomotor del eje Y-1: 1,8 kW (2,4 HP)
- Servomotor de eje Z-1, Z2: 1,8 kW (2,4 HP)
- Servomotor del eje B1: 0,75 KW (1,0 HP)
- Servomotor para herramienta motorizada T1: 2,5 kW (3,35 HP)
-
Sistema hidráulico
- Motor hidráulico: 1 HP
- Capacidad del tanque: 50 L / 13,2 gal
- Presión máxima: 50 kg/cm² / 711 PSI
-
Lubricación
- Motor de lubricación: 25 W / 0,03 HP
- Capacidad del tanque: 2,0 L / 0,53 gal
- Presión máxima: 15 kg/cm² / 213 PSI
-
Sistema de refrigeración
- Presión de la bomba de refrigerante: 5 bar / 73 PSI
- Capacidad del tanque de refrigerante: 240 L / 63,4 gal
- Motor de refrigerante: 2 HP
-
General
- Potencia requerida: 220 V / trifásica / 60 Hz / 20 KVA
- Longitud: 3.500 mm / 137,8″
- Ancho: 1.800 mm / 70,9″
- Altura: 1.900 mm / 74,8″
- Peso de la máquina: 4.000 kg / 8.818 lbs
