*Todas las especificaciones son aproximadas y están sujetas a verificación. Se entrega tal como se muestra en las imágenes. Si tiene alguna pregunta, llámenos antes de comprar. Todas las ventas son finales.*
| Código: | 112338 |
| Hacer: | Tomo de Nakamura |
| Modelo: | Súper NTJ |
| Condición: | Usado – Bueno |
| Características: |
|---|

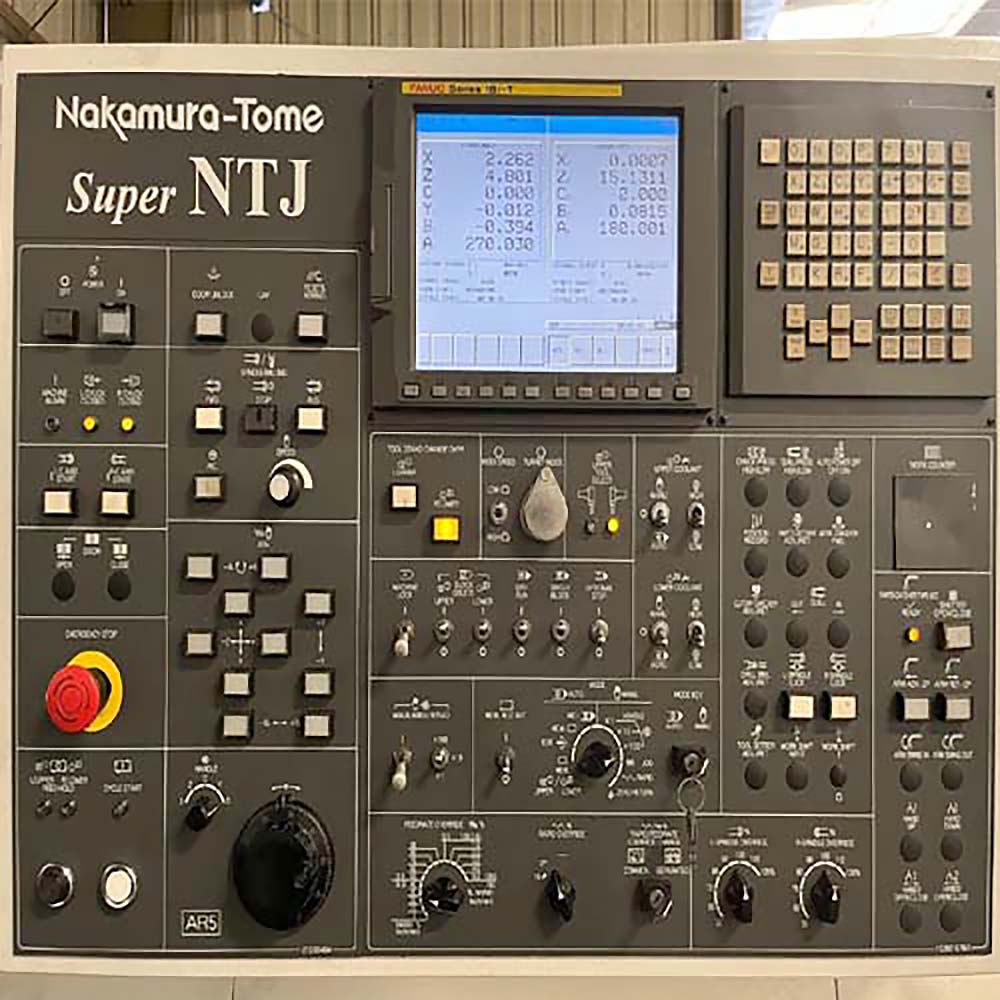

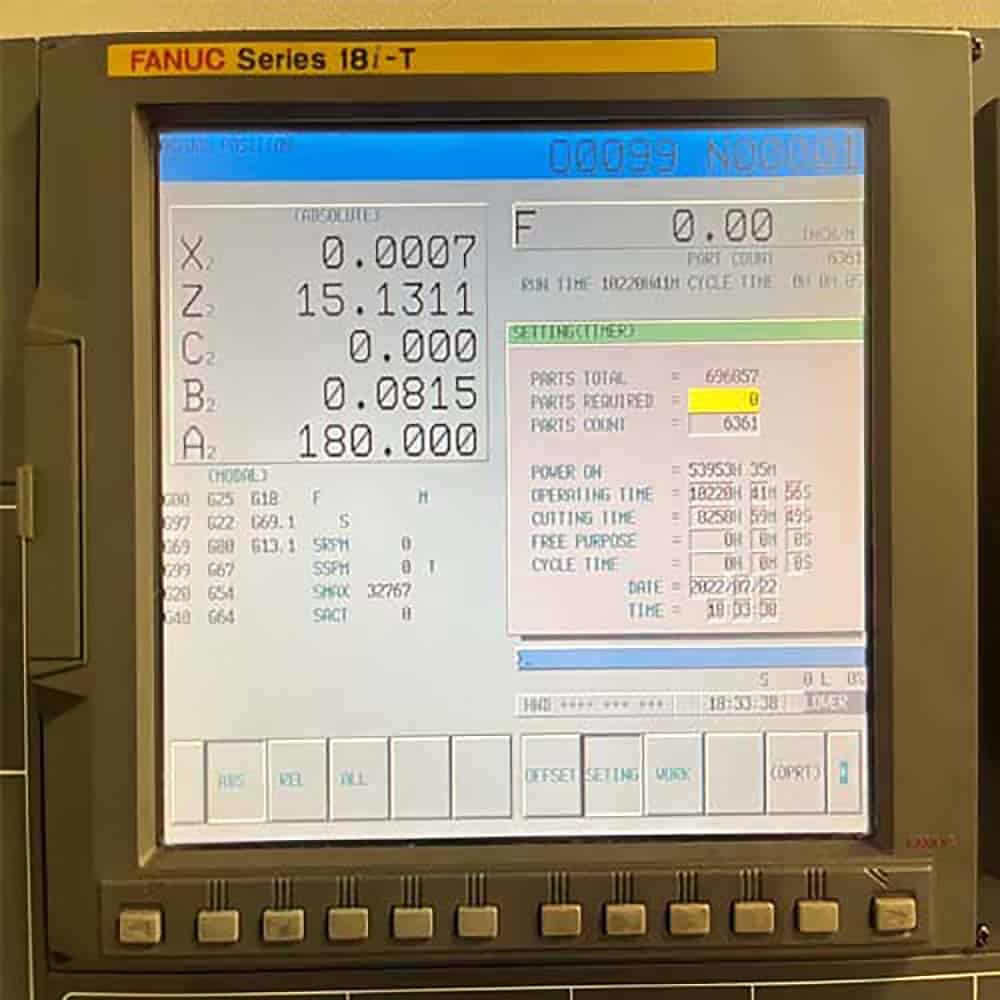

| Control CNC Fanuc 18i-T |

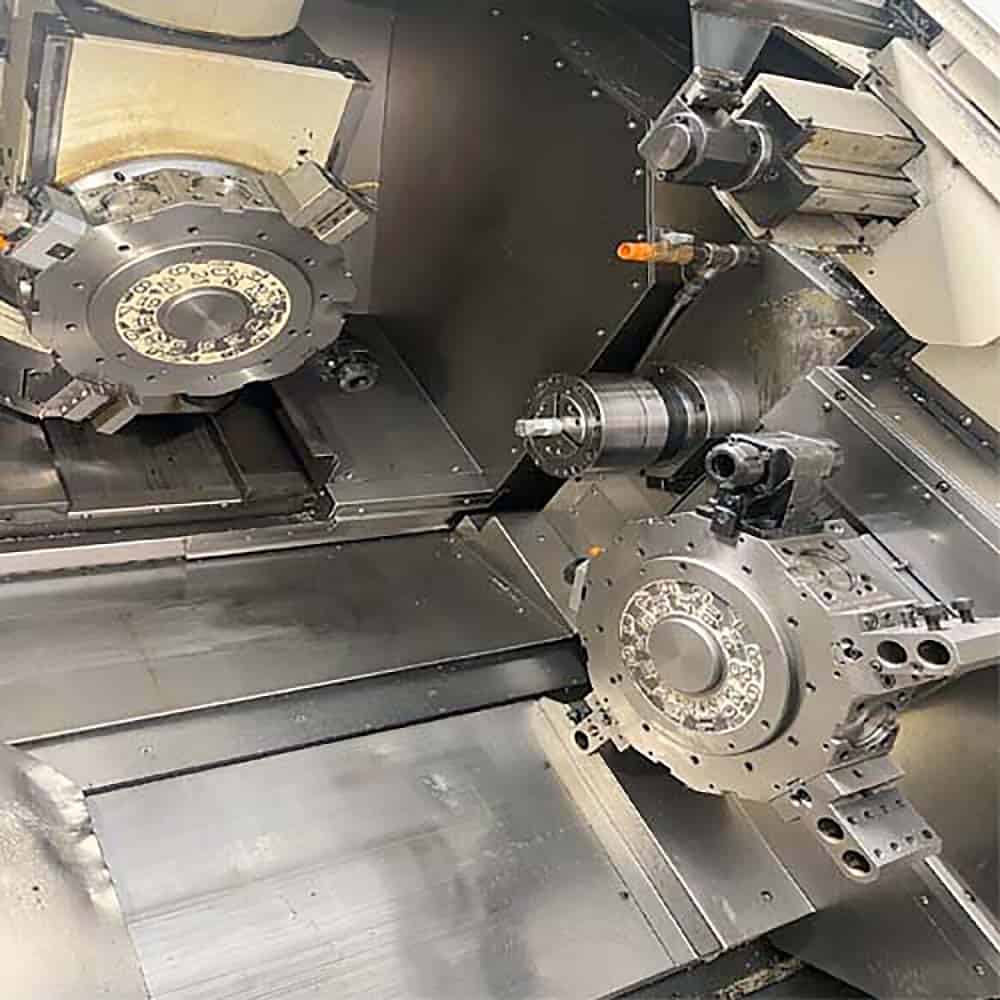

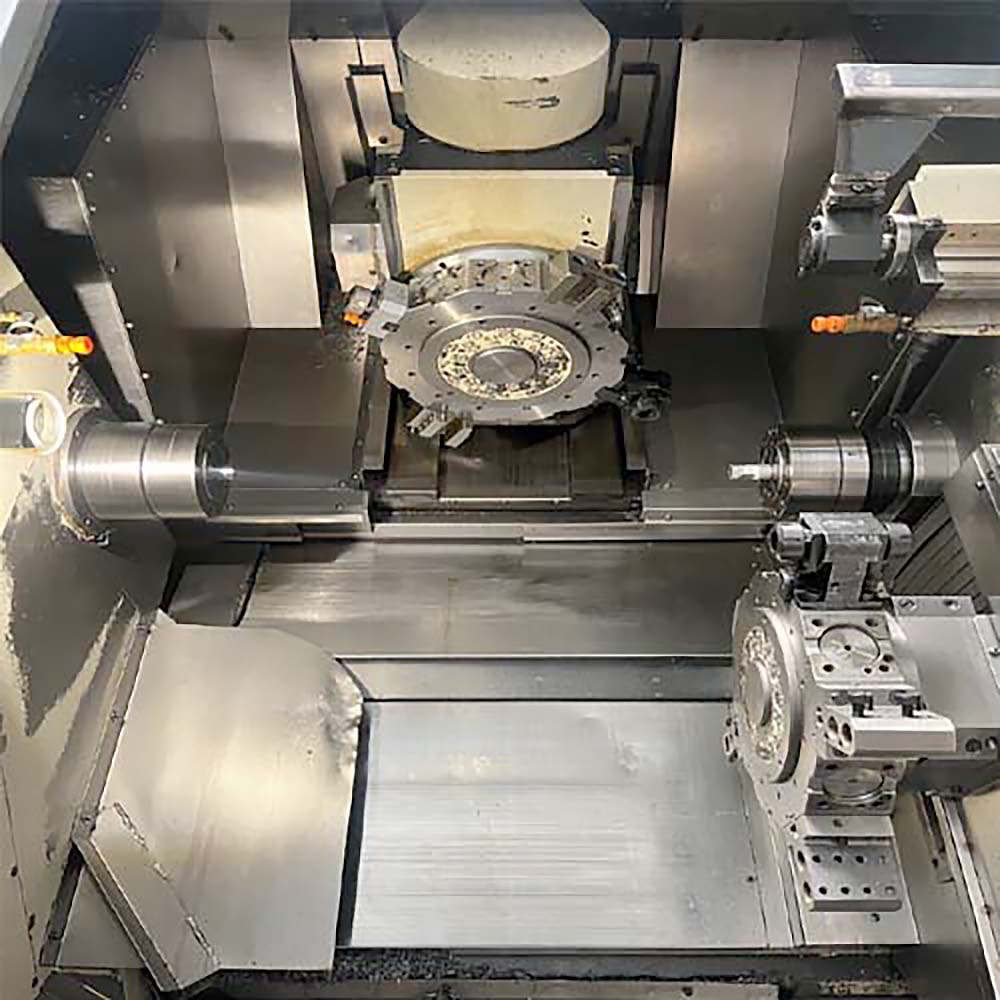

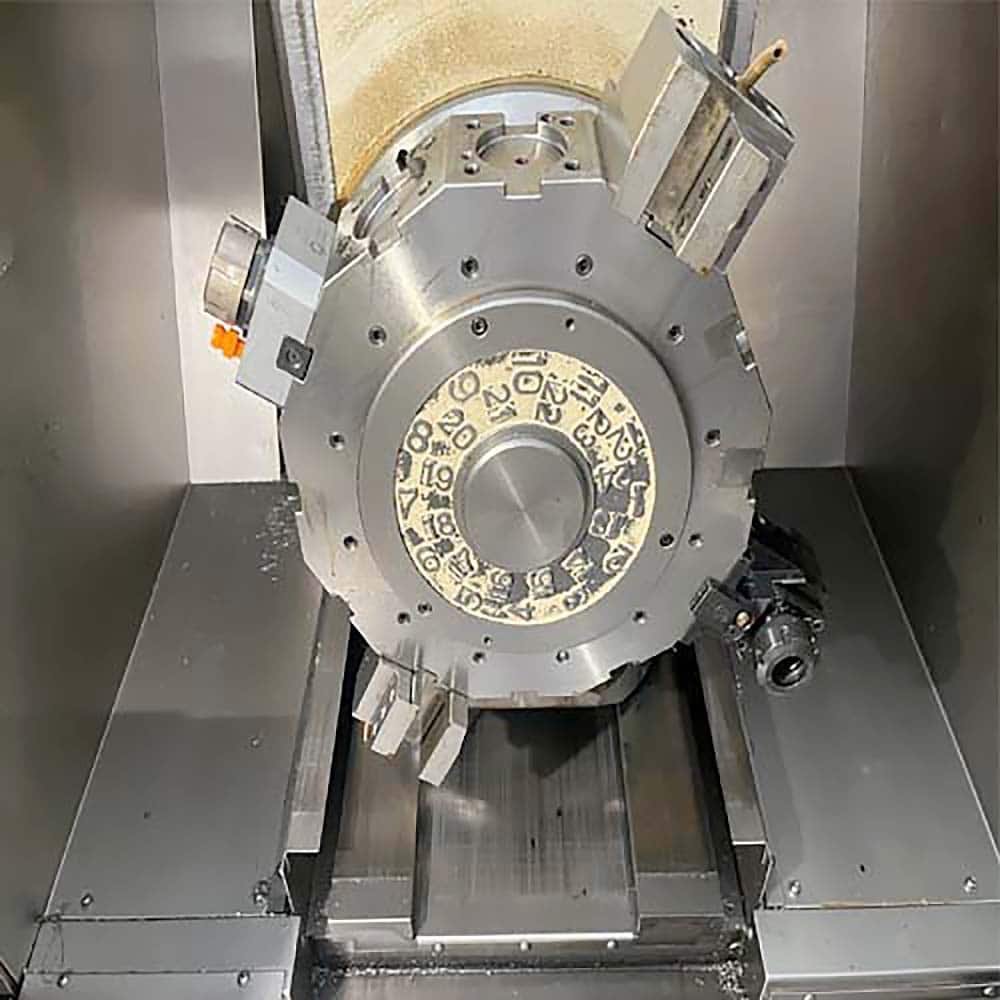

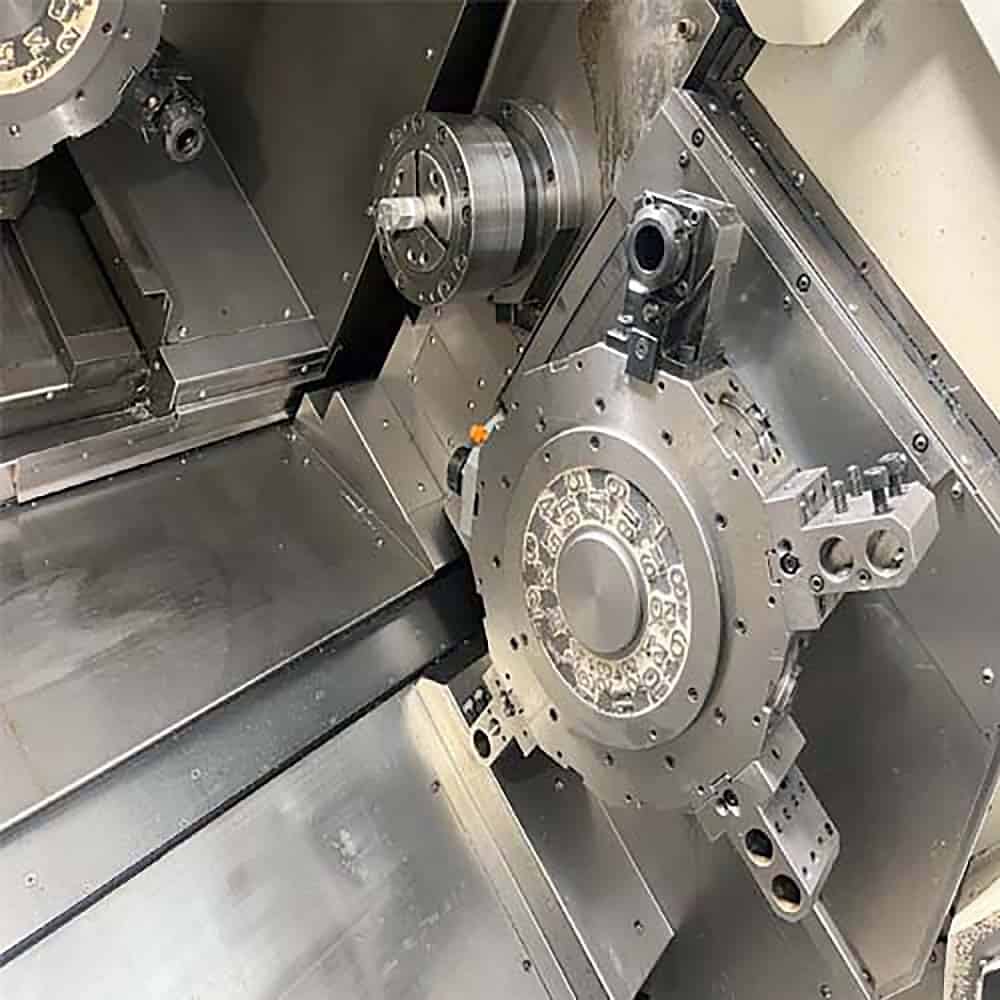

| Torretas gemelas con herramientas vivas |
| Herramientas motorizadas radiales y axiales en ambas torretas |
| Eje C completo controlado por servo en ambos husillos |

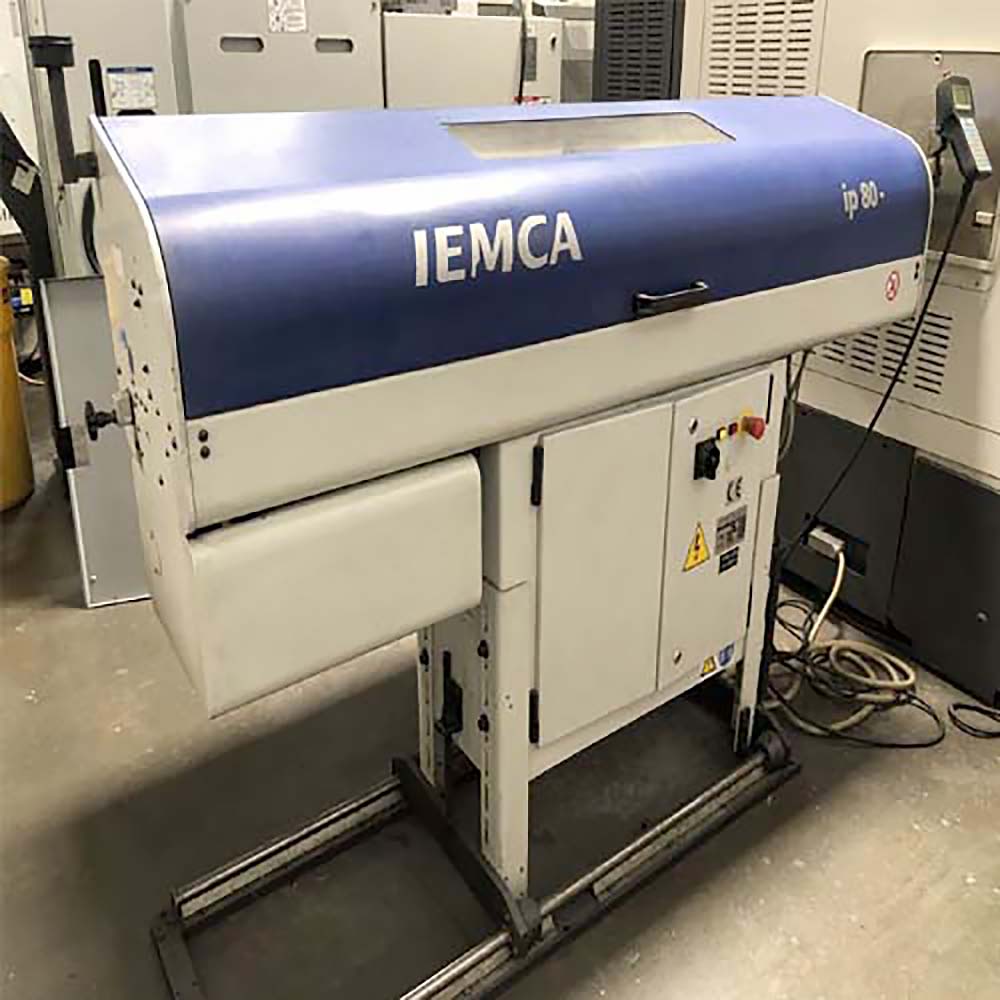

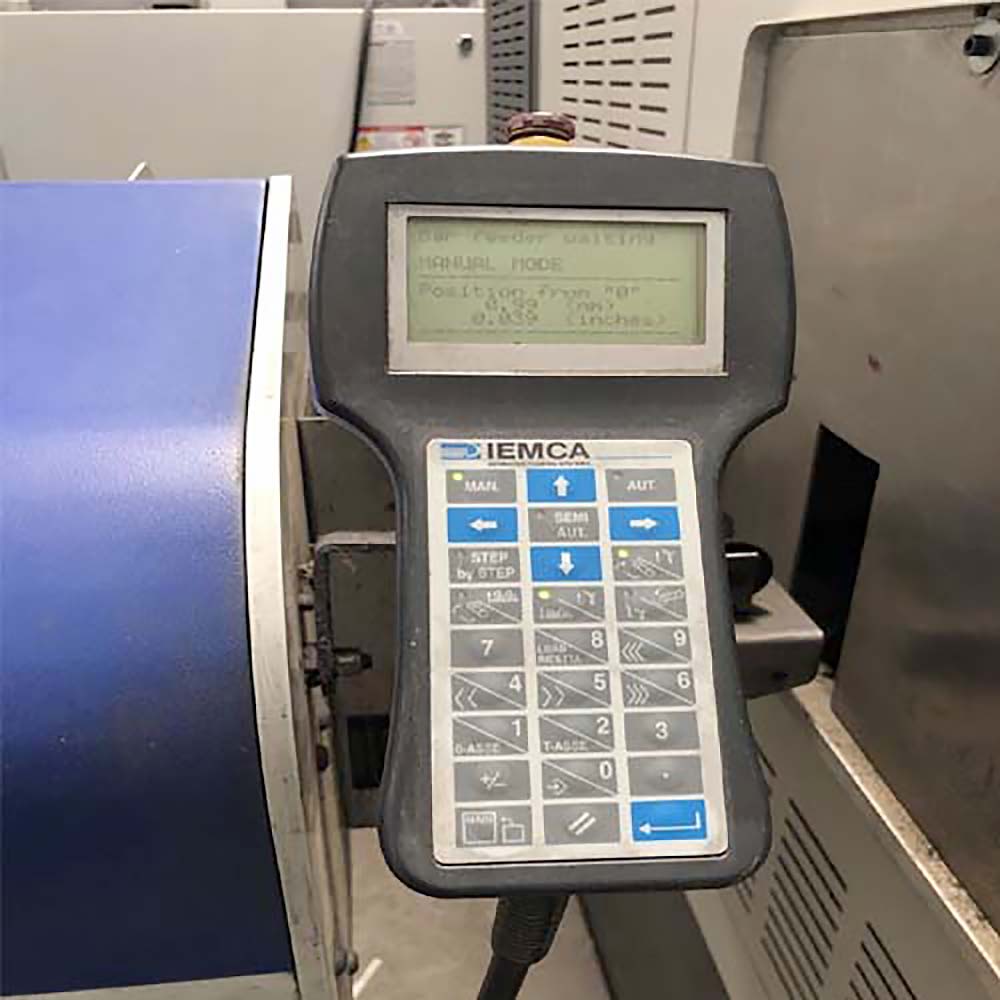

| Viene con alimentador de barras IEMCA VIP-80E |
| Torreta superior de la estación 24 |
| Torreta inferior de la estación 24 |
| Capacidad del eje Y en la torreta superior |
| Sincronización de ambos husillos |
| Recolector de autopartes |
| Sistema de refrigerante de alta presión |
| Interruptores de pie |
| Transportador de virutas |
| Transportador de piezas |
| Tanque de refrigerante |
| Libros y manuales |
| Portaherramientas varios (montados en torretas como se muestra en las imágenes) |
| Capacidad: |
|---|
| Diámetro máximo de giro de la torreta superior: 7,48″ |
| Diámetro máximo de giro de la torreta inferior: 7,48″ |
| Oscilación máxima: 26,0″ |
| Oscilación máxima con eje Y: ” |
| Max Swing con deslizamiento cruzado: |
| Longitud máxima de giro: 24,41″ |
| Capacidad máxima de barra del husillo principal: 2,56″ |
| Capacidad máxima de barra del subhusillo: 2,56″ |
| Distancia entre centros de husillos: 8,27″ – 38,19″ |
| Viajes: |
|---|
| Recorrido del eje X: 9,1″ |
| Recorrido del eje Z: 27,6″ |
| Recorrido del eje Y: 4,3″ (+/- 2,15″) |
| Eje C: 360° (0,001°) |
| Velocidad de avance: Avance rápido |
| Eje X: 945 IPM de desplazamiento rápido |
| Eje Z: 945 IPM de desplazamiento rápido |
| Eje Y: 787 IPM de desplazamiento rápido |
| Huso: |
|---|
| Diámetro del husillo principal: 3,15″ |
| Diámetro interior del subhusillo: 3,15″ |
| Nariz del husillo principal: A2-6 |
| Nariz del subhusillo: A2-6 |
| Velocidad del husillo principal: 50-5000 RPM |
| Velocidad del subhusillo: 50-5000 RPM |
| Potencia del husillo principal: 20 HP |
| Potencia del subhusillo: 15 HP |
| Torreta: |
|---|
| Capacidad de la torreta superior: 12 estaciones |
| Capacidad de la torreta inferior: 12 estaciones |
| Velocidad de fresado en vivo: 6000 RPM |
| Motor de fresado en vivo: 7,5 HP |
| Tiempo de indexación de la torreta (de herramienta a herramienta): 0,2 segundos |
| Portaherramientas Tipo: BMT |
| General: |
|---|

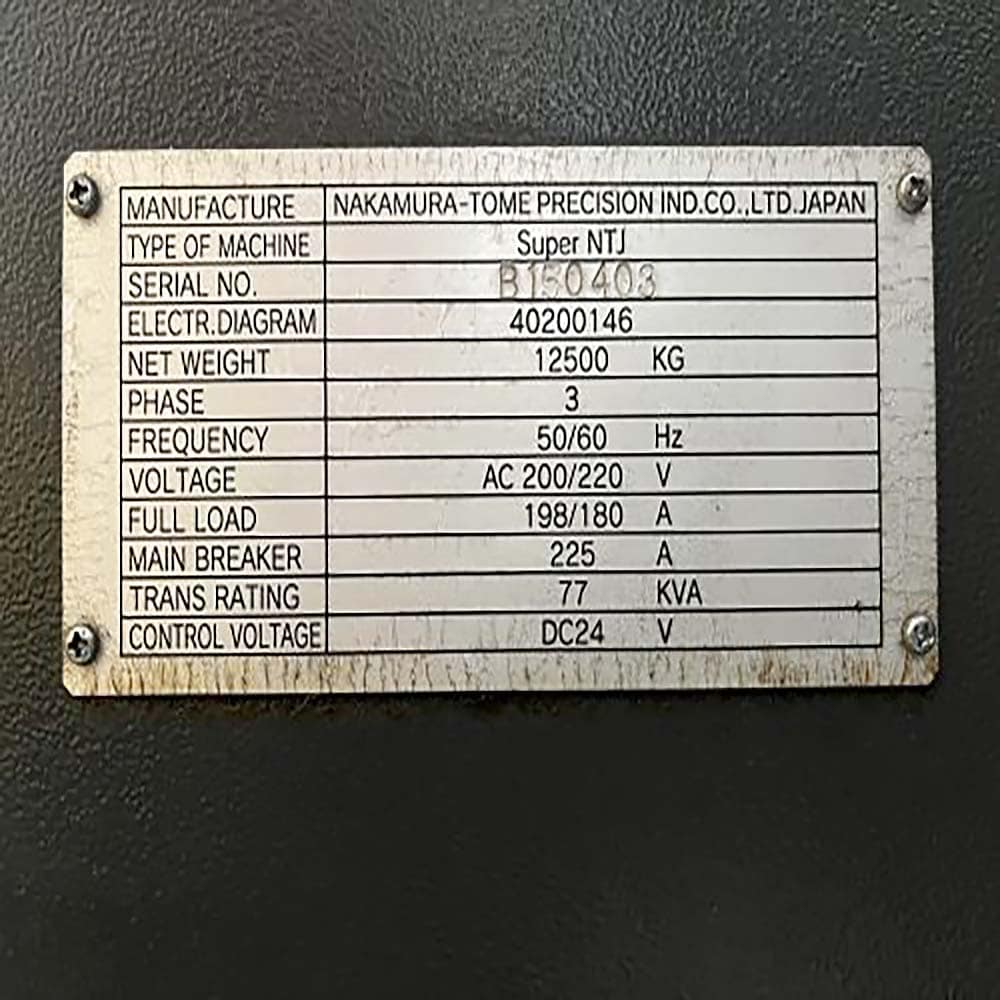

| Fuente de alimentación: CA 220 V / trifásica / 60 Hz |
| Requisito de potencia: kva |
| Alimentador de barras: 93″ X 48″ X 59″ de altura |
| Transportador de virutas y tanque de refrigerante: 200″ x 63″ x 66″ de altura |
| Bomba de alta presión: 45″ X 24″ X 40″ |
| Dimensiones de la máquina: 156″ x 94″ x 89″ de altura |
| Peso de la máquina: 27,500 libras aproximadamente |

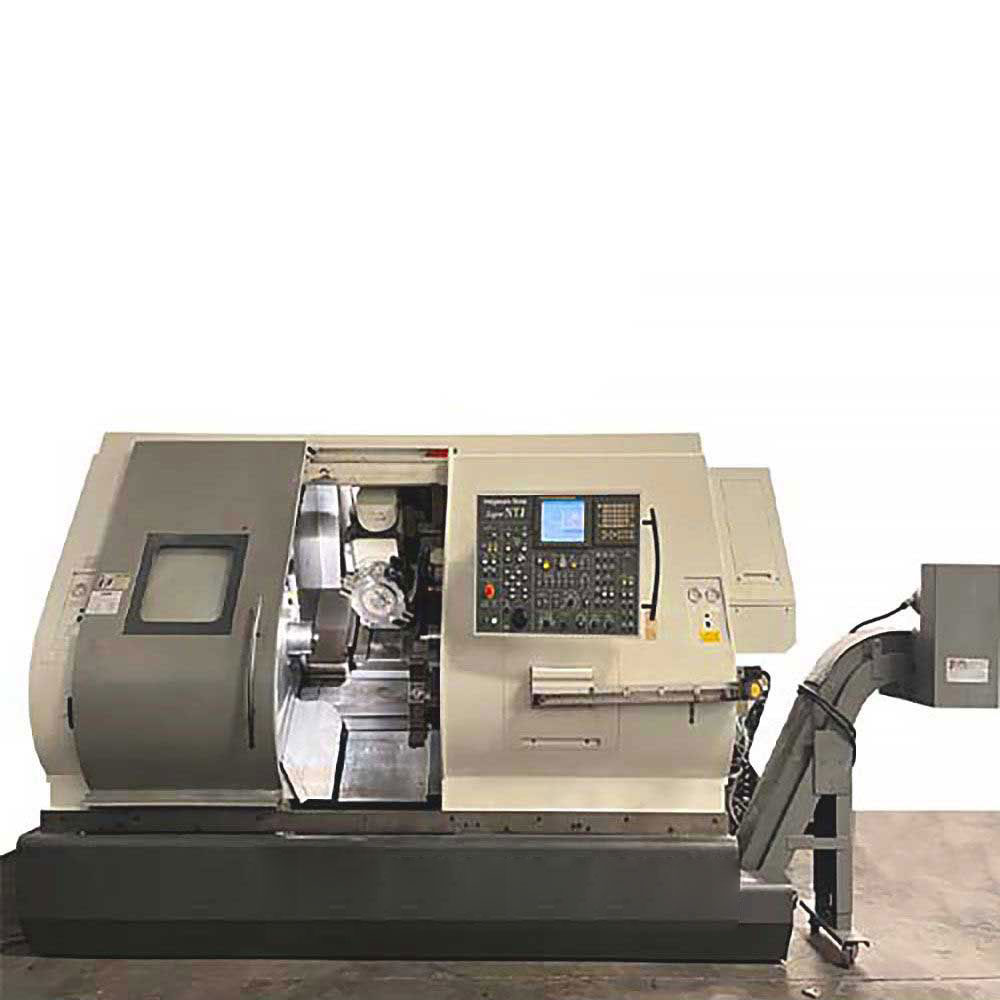

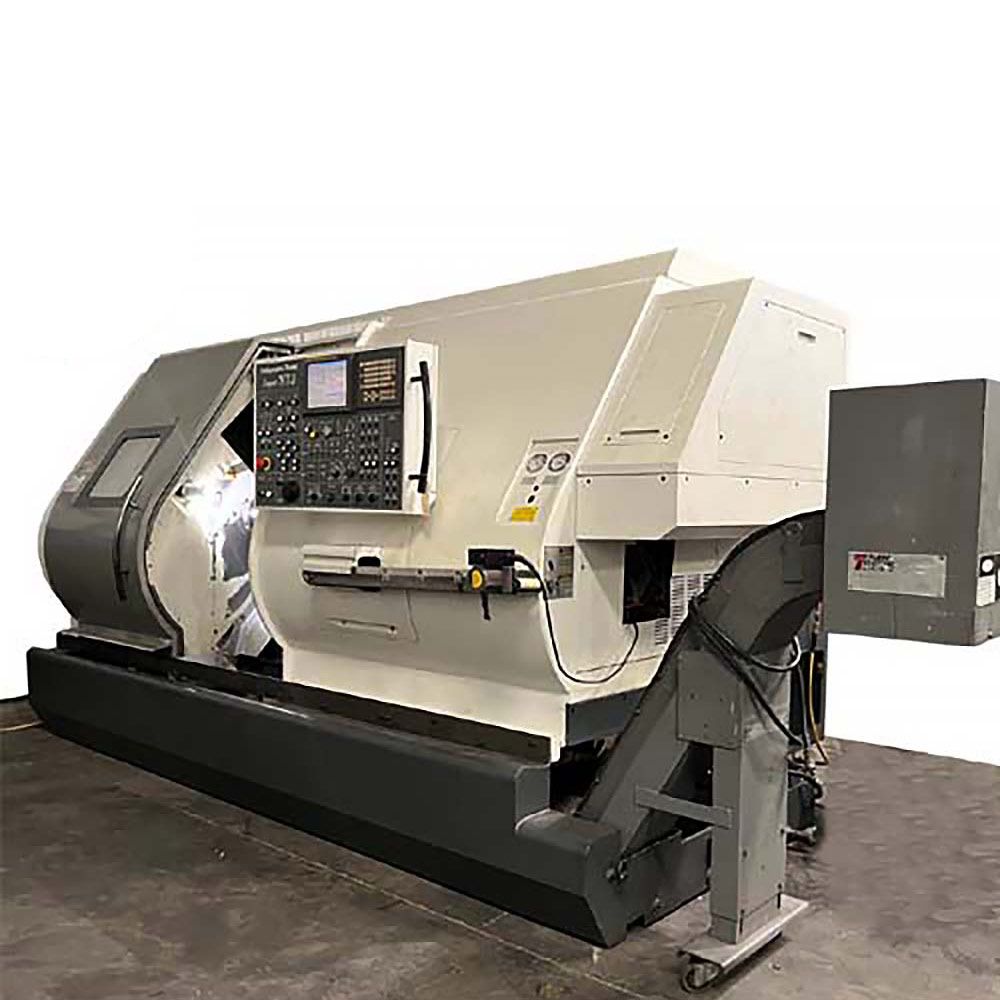

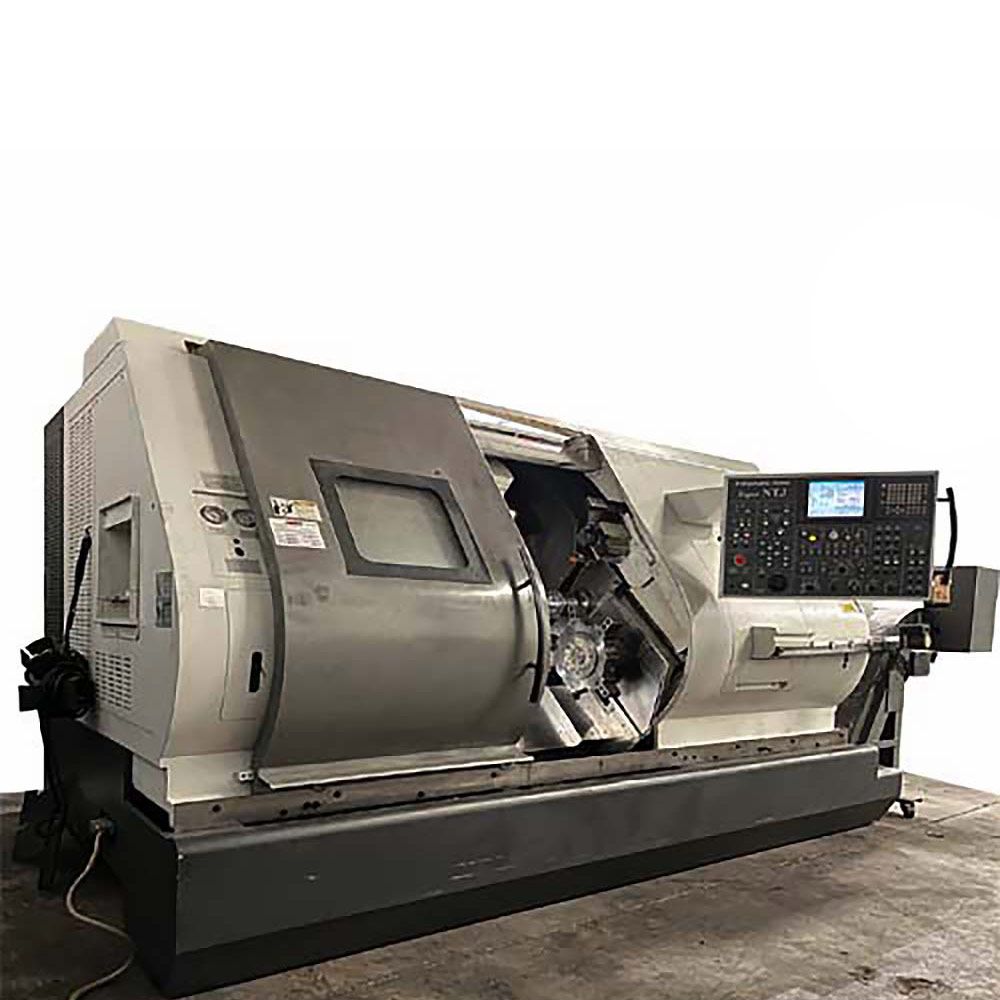

La fresadora CNC multieje Nakamura Tome Super NTJ es la máquina perfecta para cualquier taller que busque aumentar su capacidad de producción. Está equipada con un potente control CNC Fanuc 18i-T y dos torretas, cada una con herramientas motorizadas radiales y axiales. Con ambos husillos con servocontrol total del eje C y sincronización, podrá completar trabajos complejos con rapidez y precisión.
La fresadora también cuenta con capacidad para el eje Y en la torreta superior, un alimentador de barras IEMCA VIP-80E para facilitar la carga de material y torretas de 24 estaciones, tanto superior como inferior. Además, el sistema de refrigeración de alta presión con pedales facilita aún más la operación sin sacrificar la precisión ni la exactitud. La fresadora también está equipada con un transportador de virutas y un transportador de piezas, además de un tanque de refrigerante.
Este molino funciona con CA 220 V/trifásica/60 Hz, con un consumo de 1000 kVA. El alimentador de barras mide 235 x 122 x 140 cm de altura, mientras que el transportador de virutas y el tanque de refrigerante miden 508 x 150 x 167 cm de altura. La bomba de alta presión mide 114 x 7,6 cm.
