*All specifications are approximations and are subject to verification. Comes as shown in the images. Please give us a call if you have any questions before purchasing. All sales are final.*

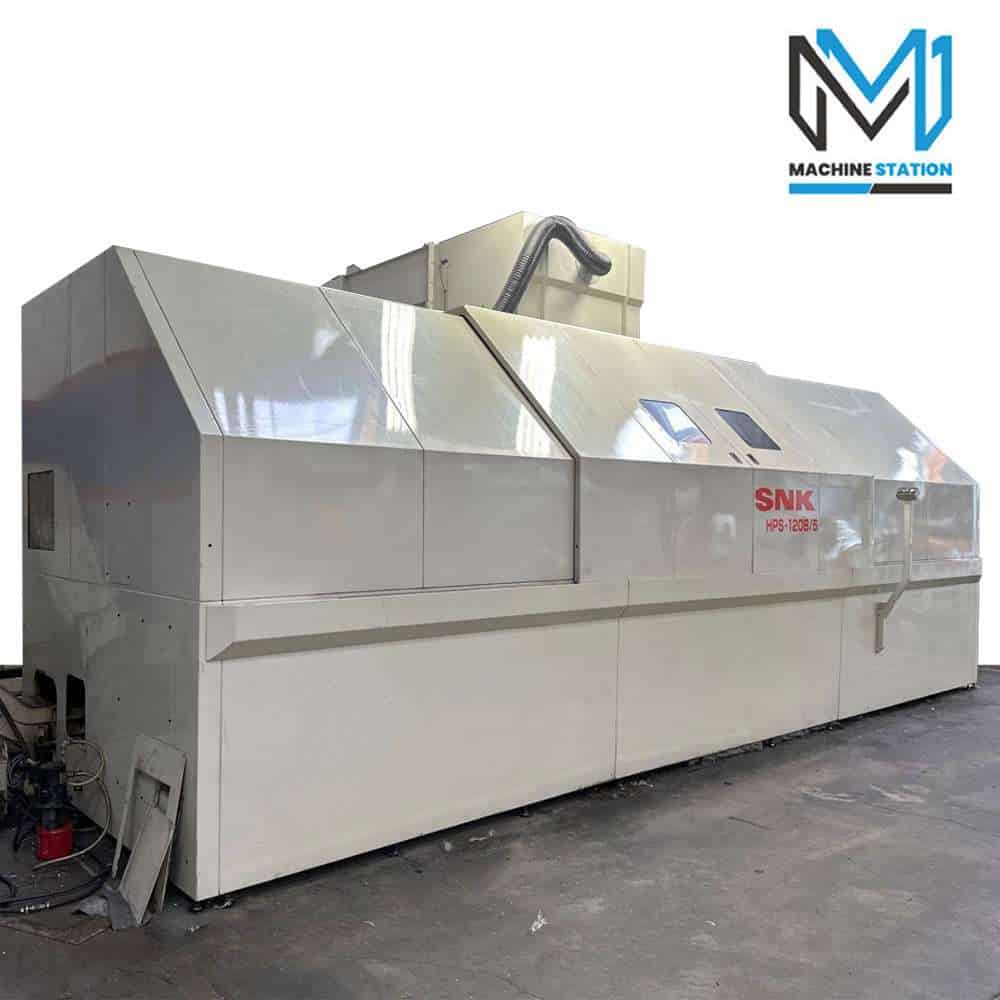

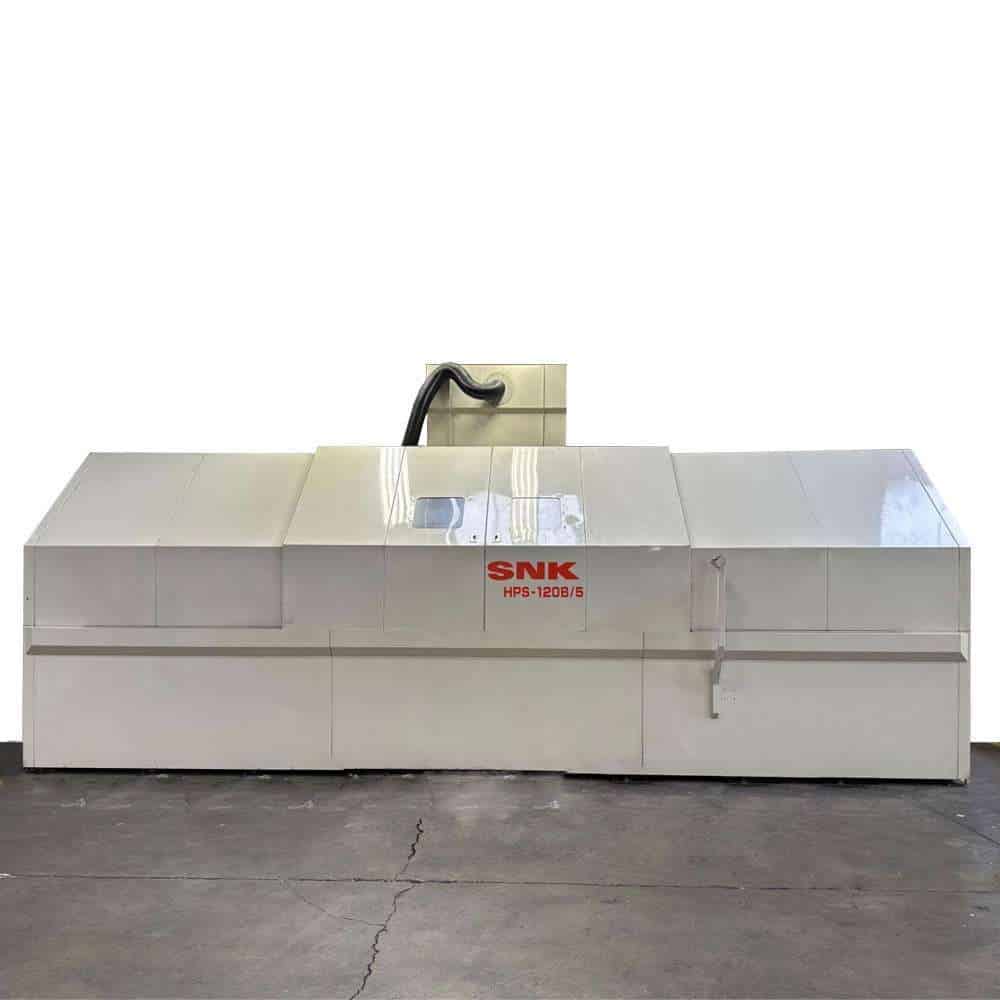

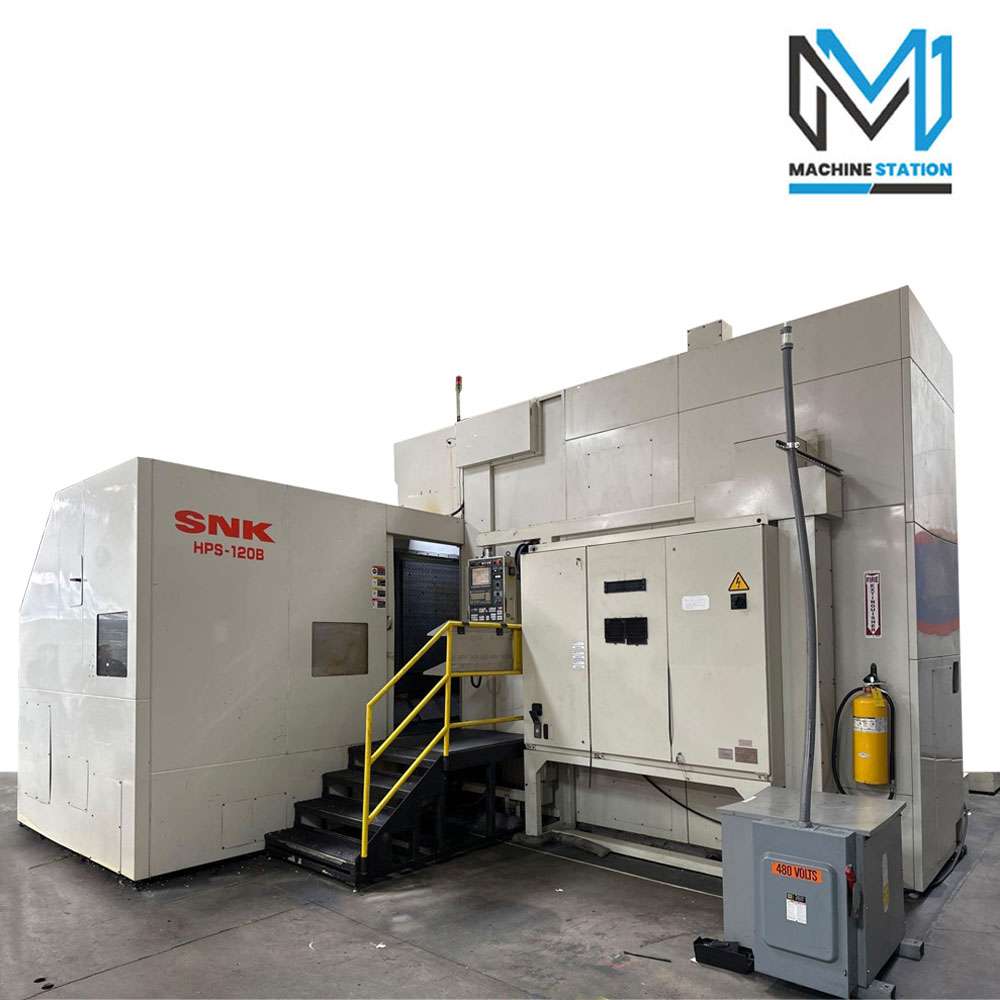

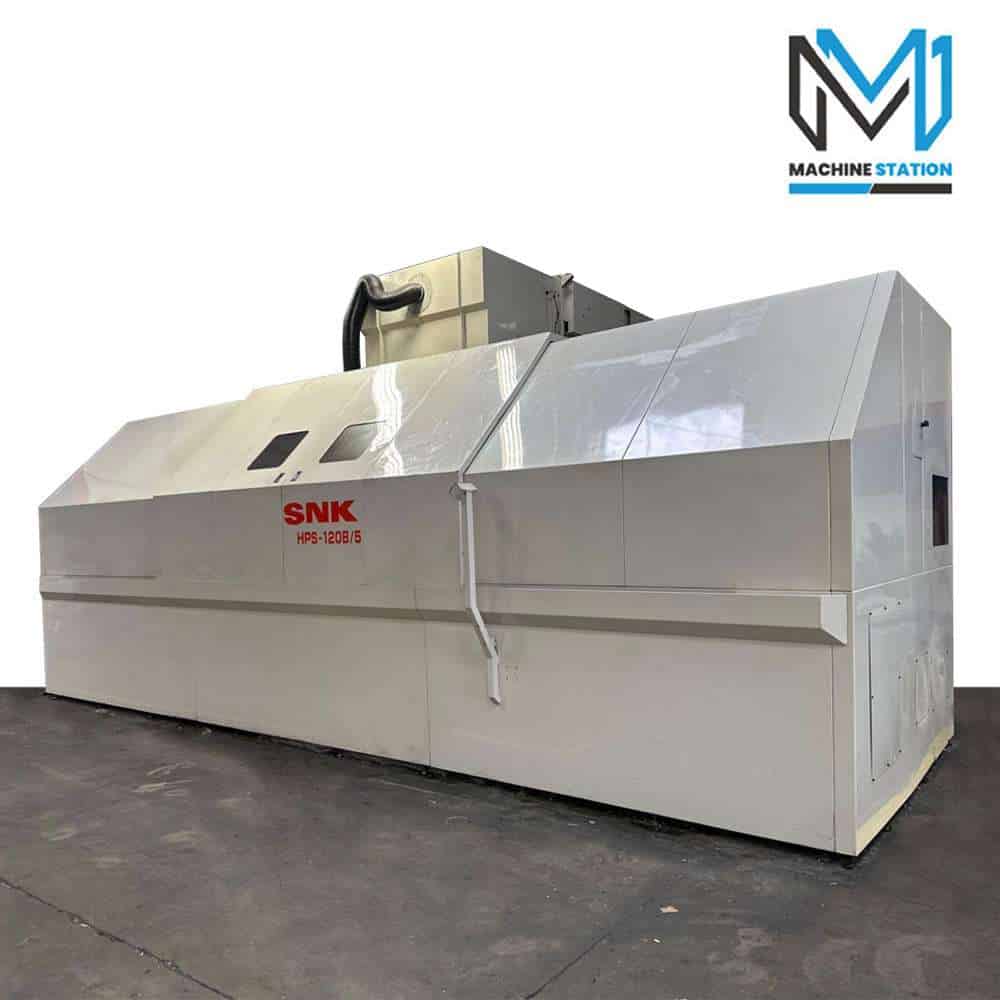

| Hacer: | SNK |
| Modelo: | HPS-120B/5 |

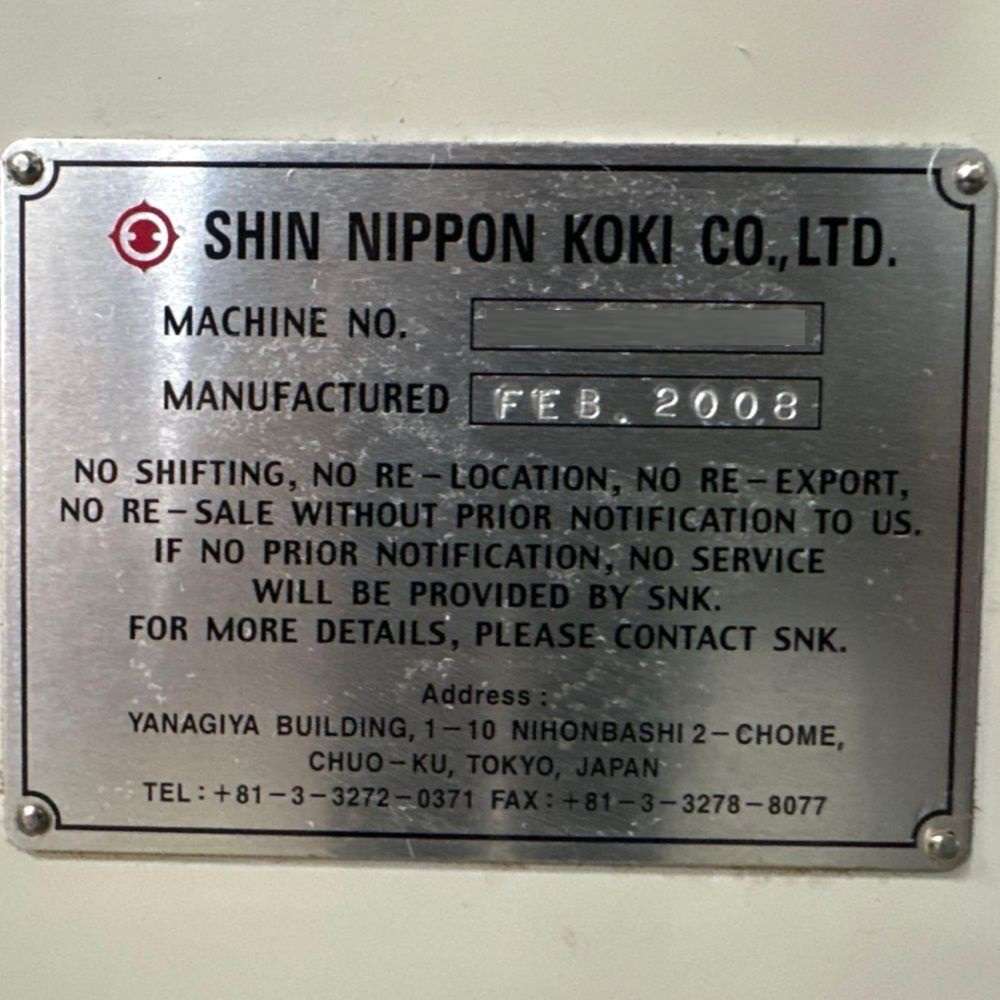

| Año: | 2008 |
| Condición: | Usado – Bueno |
| Equipado con: |
|---|

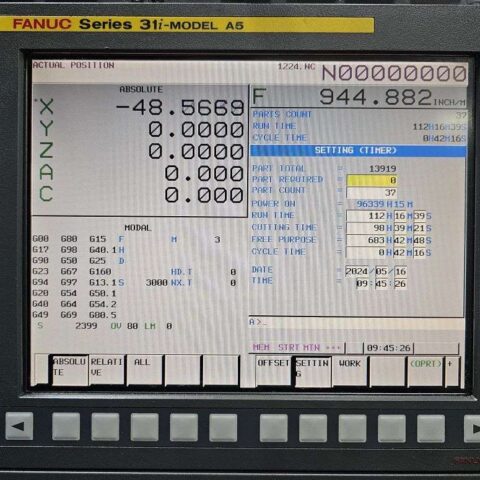

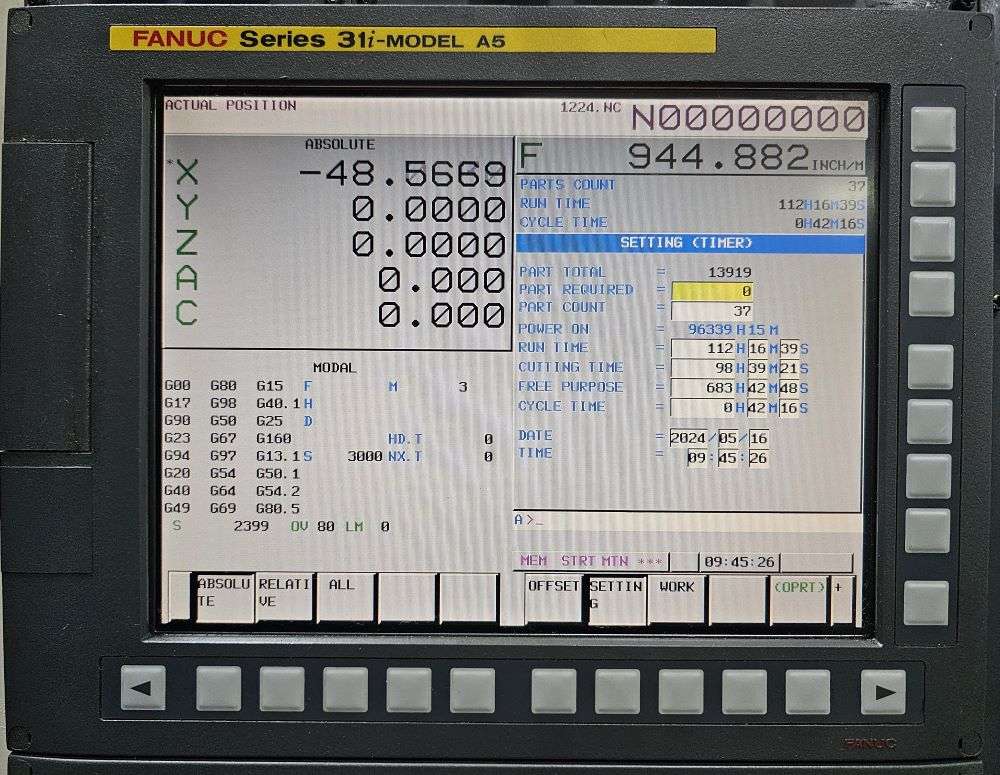

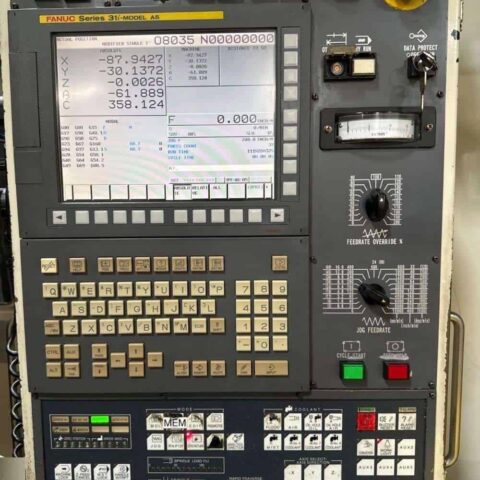

| Control de contorneado simultáneo de 5 ejes Fanuc 31iM |

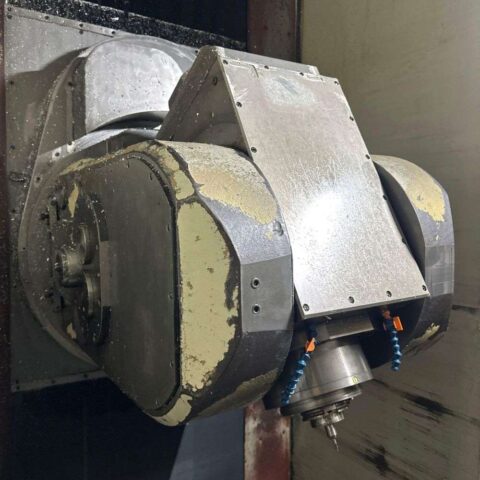

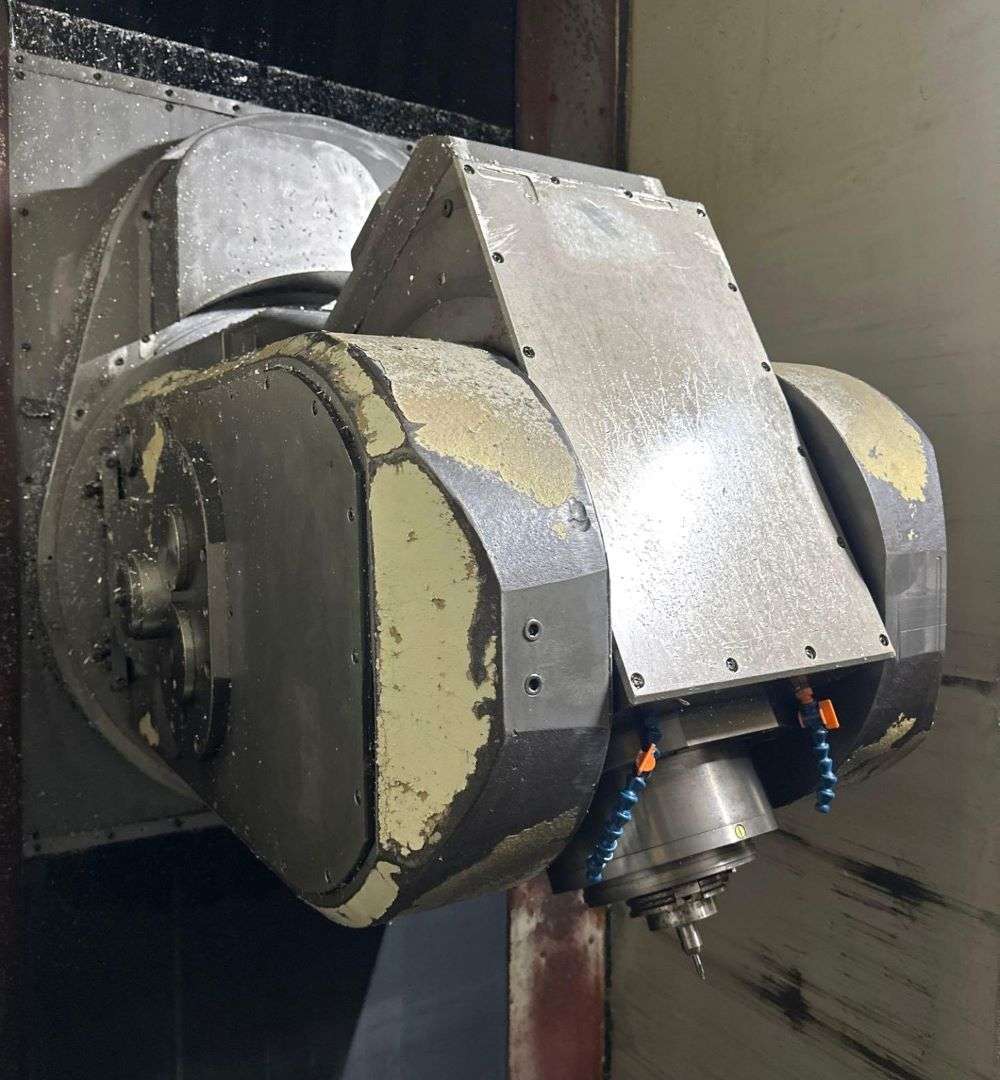

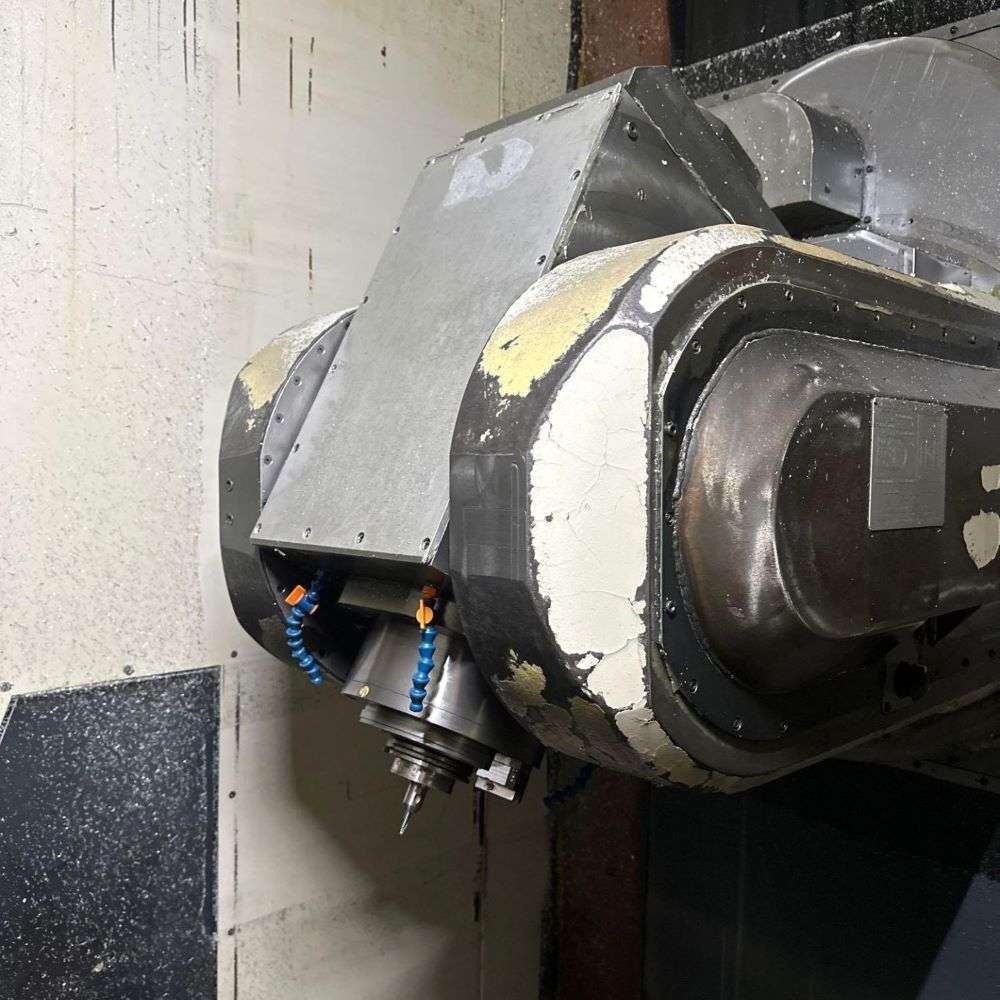

| Cabezal de husillo articulado (ejes A y C) |

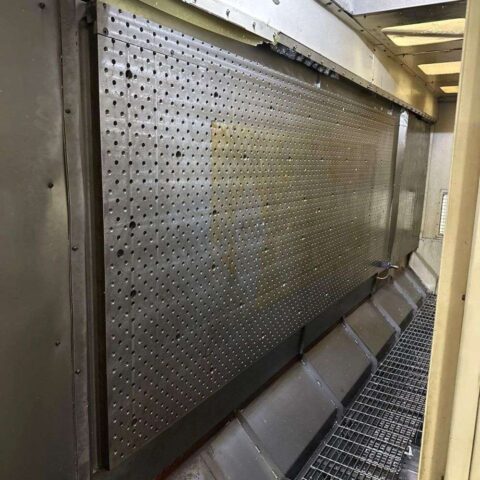

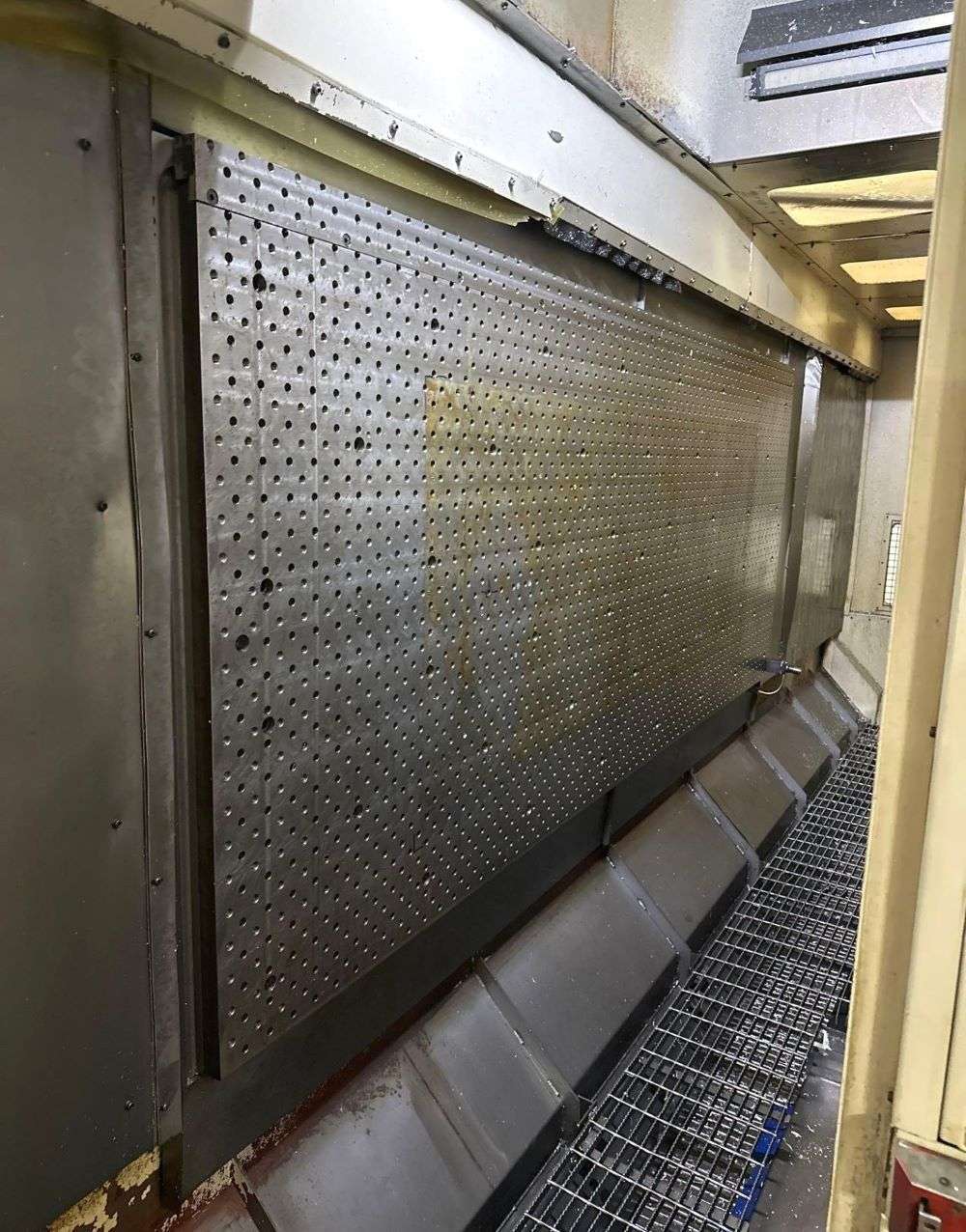

| Mesa inclinable hidráulica de 120” x 48” |
| Motor de husillo de alto par de 50 HP |
| Husillo con cabezal de engranaje cónico de 50 velocidades y 15 000 RPM |
| Refrigerante a través del husillo |
| Construcción pesada Box Way |
| Control de MPG |
| Roscado rígido |
| Ranura para tarjeta PCMCIA |
| Cubiertas de guía telescópicas |

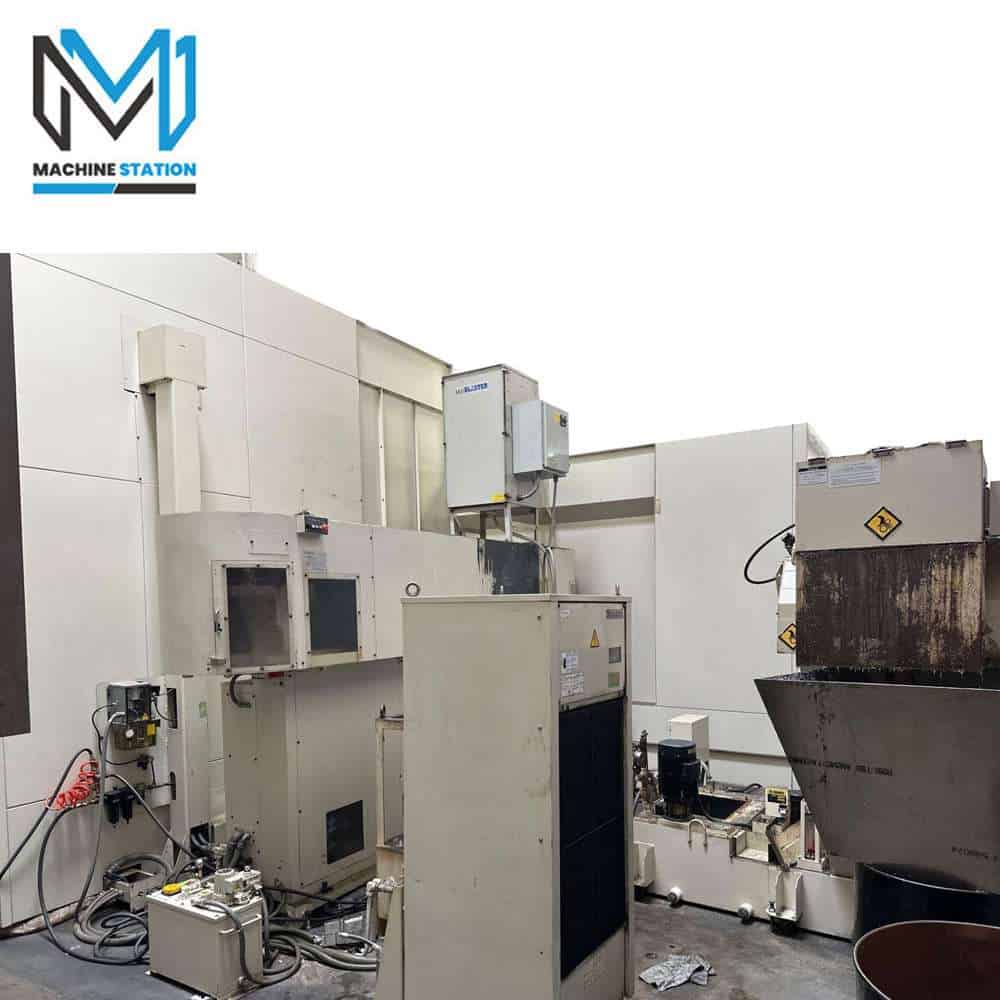

| Recolector de niebla Chip Blaster |

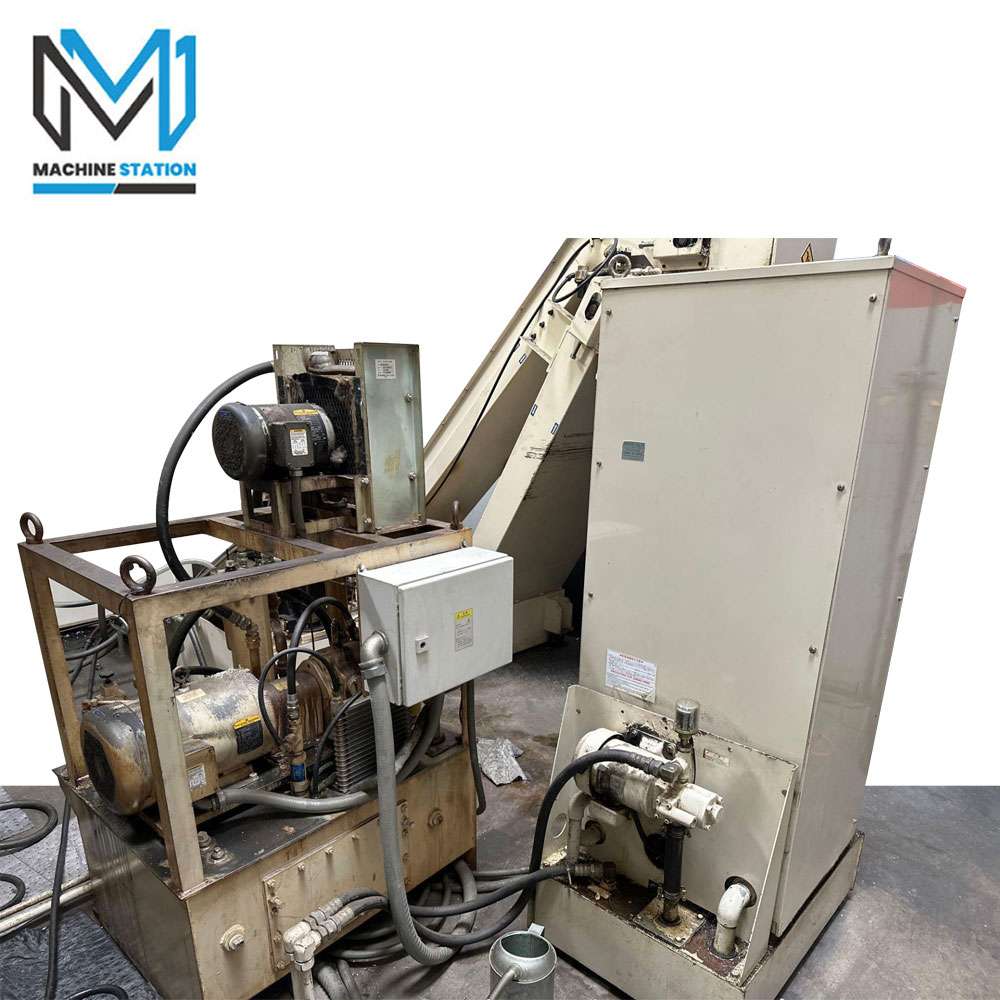

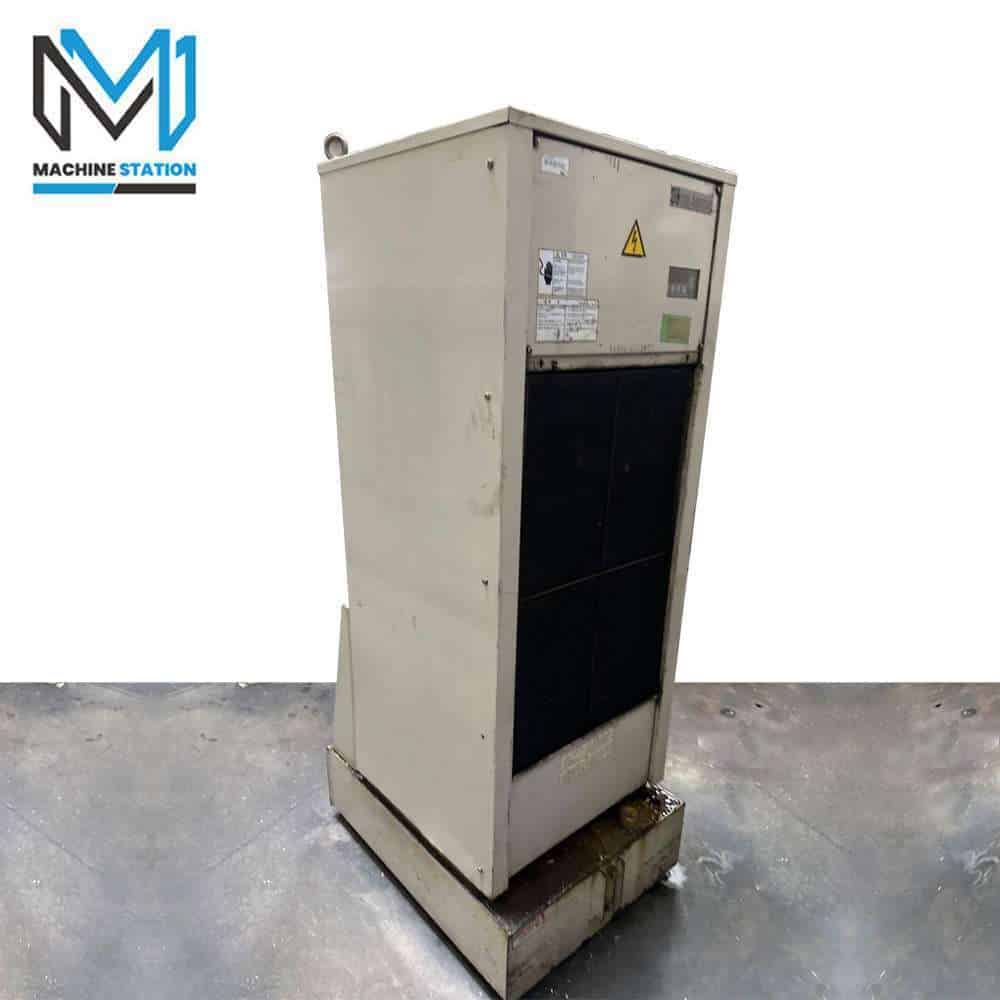

| Unidad enfriadora |
| Tanque de refrigerante |
| Transportador de virutas |
| Viajes: |
|---|
| Longitudinal de la mesa (eje X): 124,0″ |
| Cabezal del husillo vertical (eje Y): 52,0″ |
| Transversal de la columna (eje Z): 30,0″ |
| Inclinación del cabezal del husillo (eje A): +/- 90° grados |
| Rotación del cabezal del husillo (eje C): +/- 360° grados |
| Distancia del husillo a la mesa (mín.-máx.): 5,0″ – 33,0″ |
| Avances: |
|---|
| Velocidades de desplazamiento rápido (ejes X y Z): 945 pulgadas por minuto |
| Velocidades de desplazamiento rápido (eje Y): 787 pulgadas por minuto |
| Velocidades de desplazamiento rápido (ejes A y C): 1800 grados por minuto |
| Velocidades de avance de corte (ejes X, Y, Z): 393 pulgadas por minuto |
| Velocidades de avance de corte (ejes A y C): 1800 grados por minuto |
| Mesa: |
|---|
| Superficie de montaje de la mesa de trabajo: |
| Longitud: 120,0″ |
| Ancho: 48,0″ |
| Peso máximo en la mesa: 11.000 libras. |
| Posicionamiento de la mesa: |
|---|
| En el momento del ajuste de la pieza de trabajo: 0 grados (en posición horizontal) |
| En el momento del mecanizado de la pieza de trabajo: 90 grados (en posición vertical) |
| Huso: |
|---|
| Articulado de 5 ejes |
| Tamaño del cono: CAT-50 |
| Rango de velocidad: 15.000 RPM |
| Potencia del husillo: 50 HP |
| General: |
|---|
| Aire requerido: 100 psi 4 scfm |
| Alimentación: 220 V / 66 FLA / Trifásica |
| Dimensiones generales: 379″ x 308″ x 153″ de alto |
| Peso: libras ? |
