*All specifications are approximations and are subject to verification. Comes as shown in the images. Please give us a call if you have any questions before purchasing. All sales are final.*

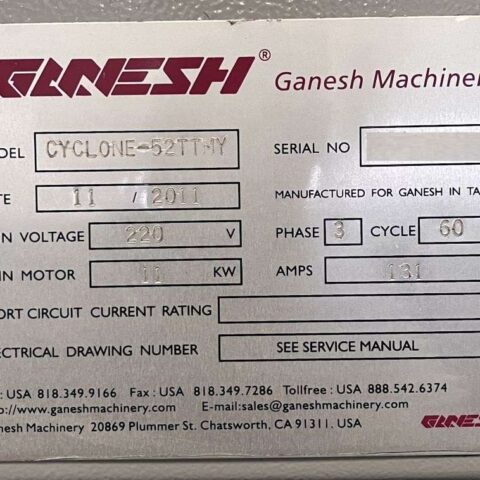

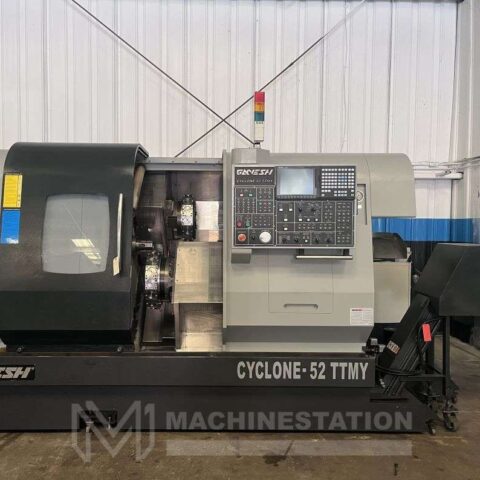

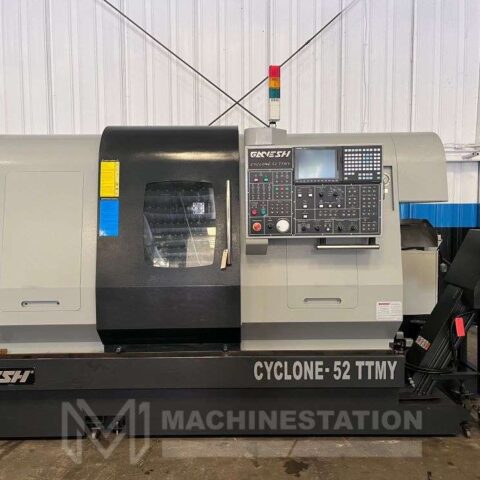

| Hacer: | Ganesh |

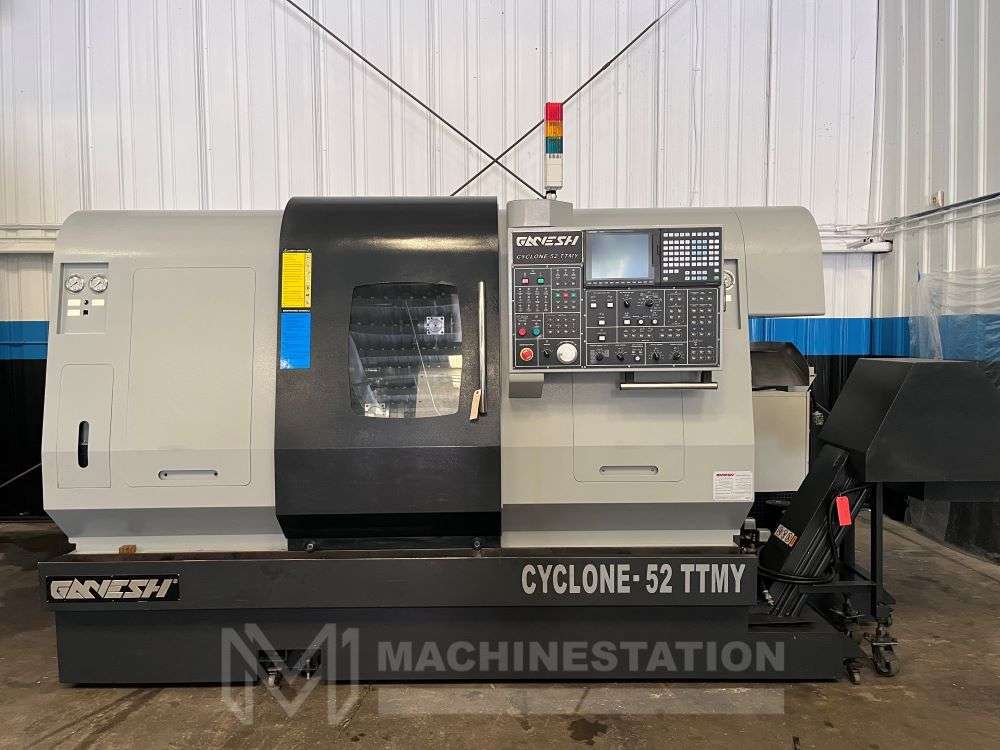

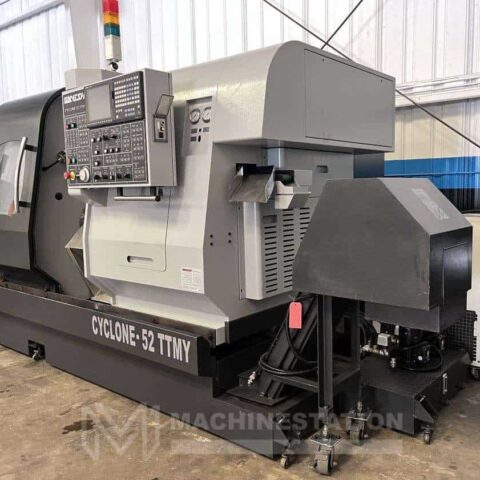

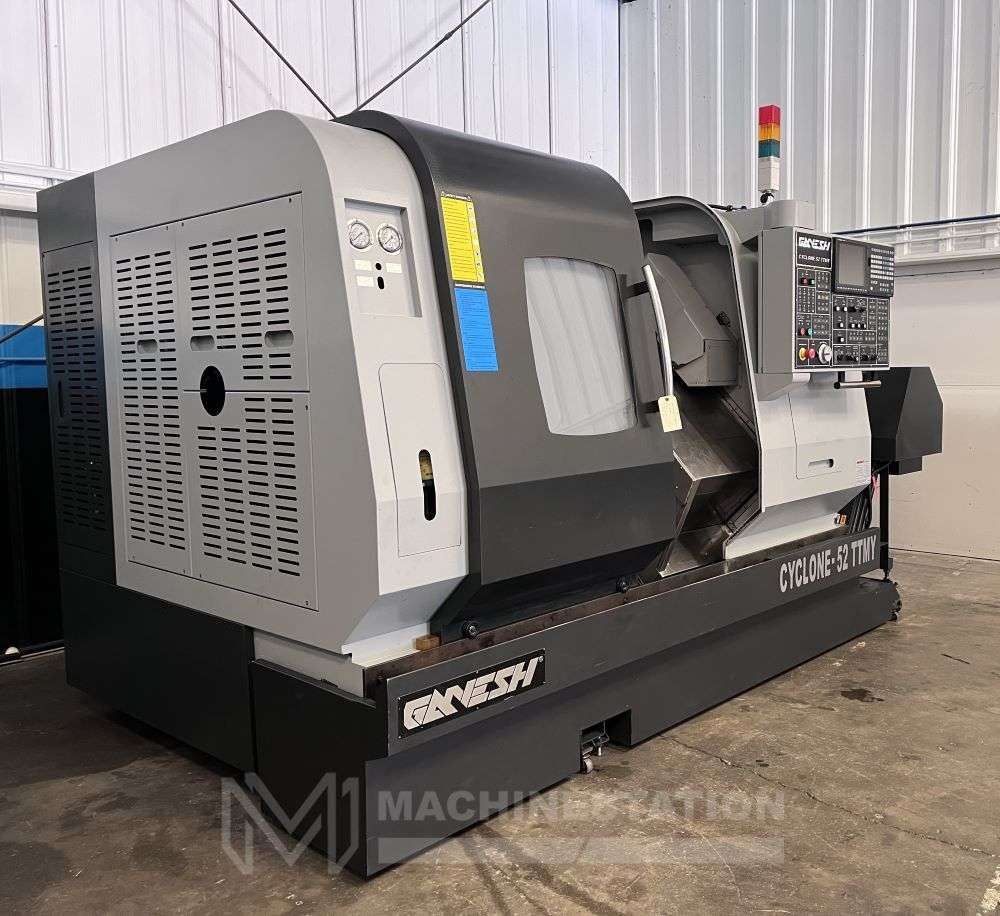

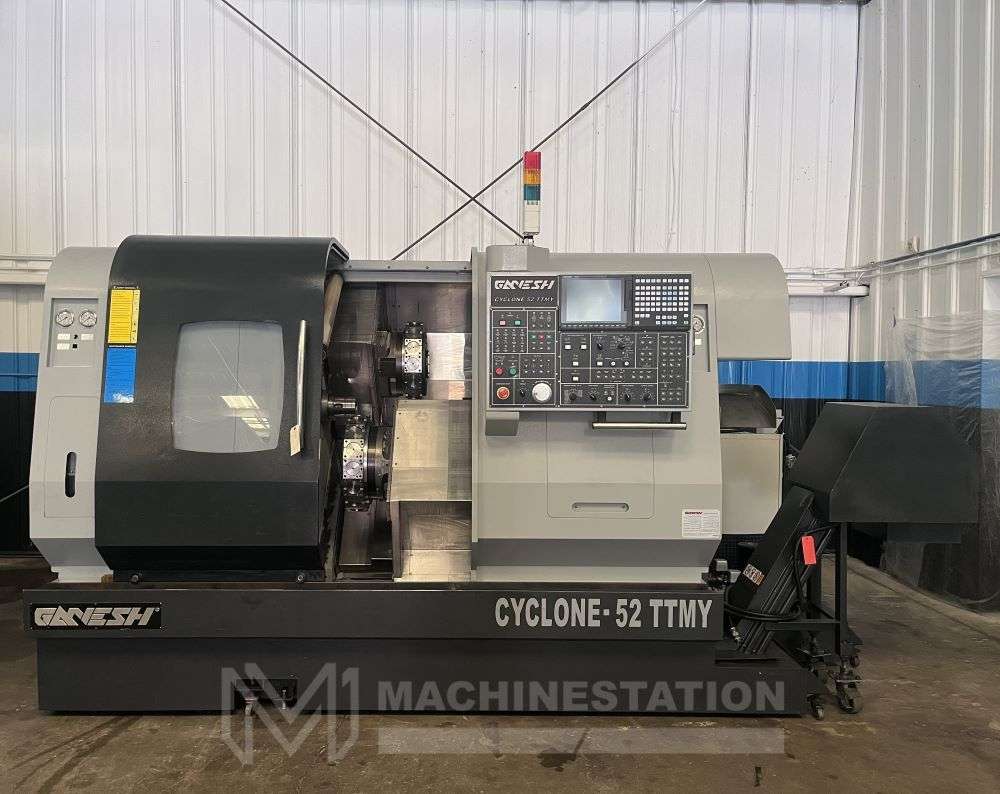

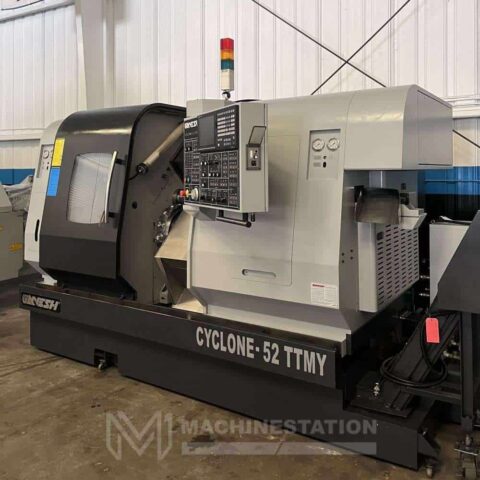

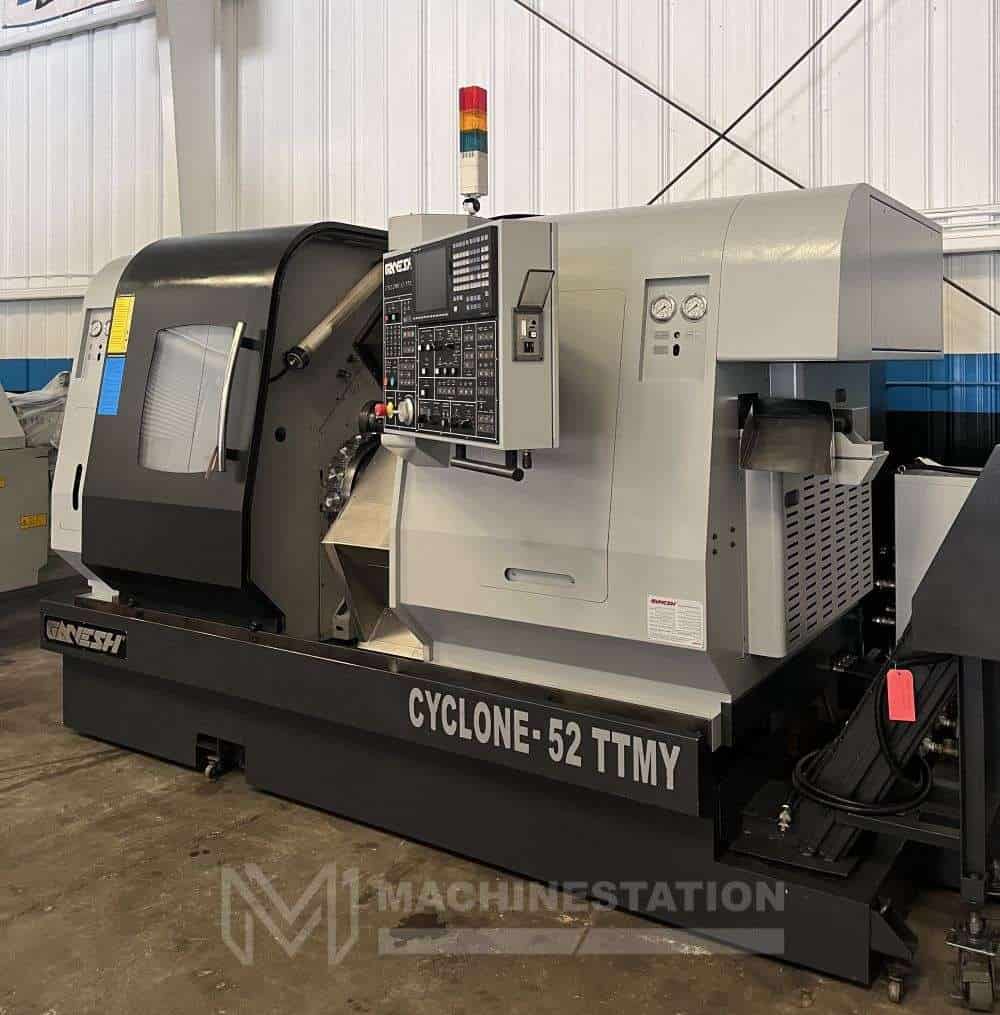

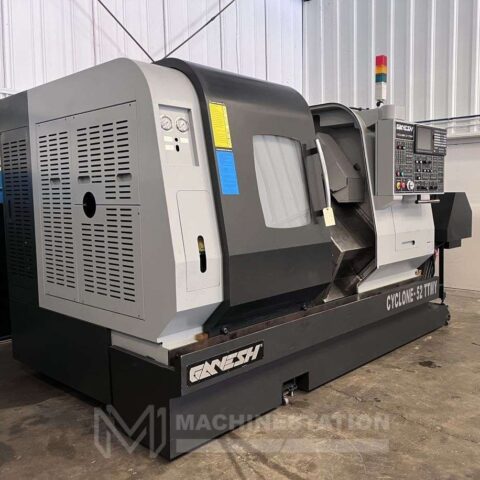

| Modelo: | Cyclone-52 TTMY |
| Año: | 2011 |
| Condición: | Usado – Bueno |
| Equipado con: |
|---|

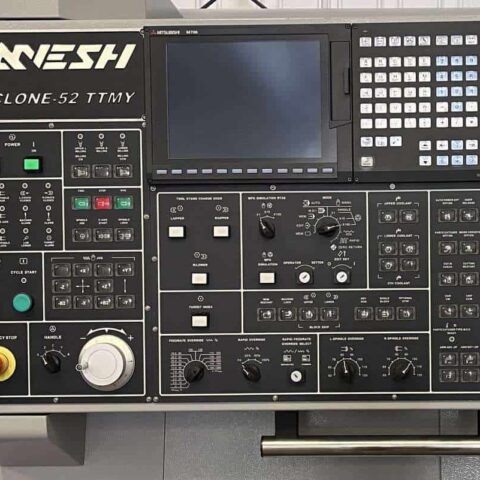

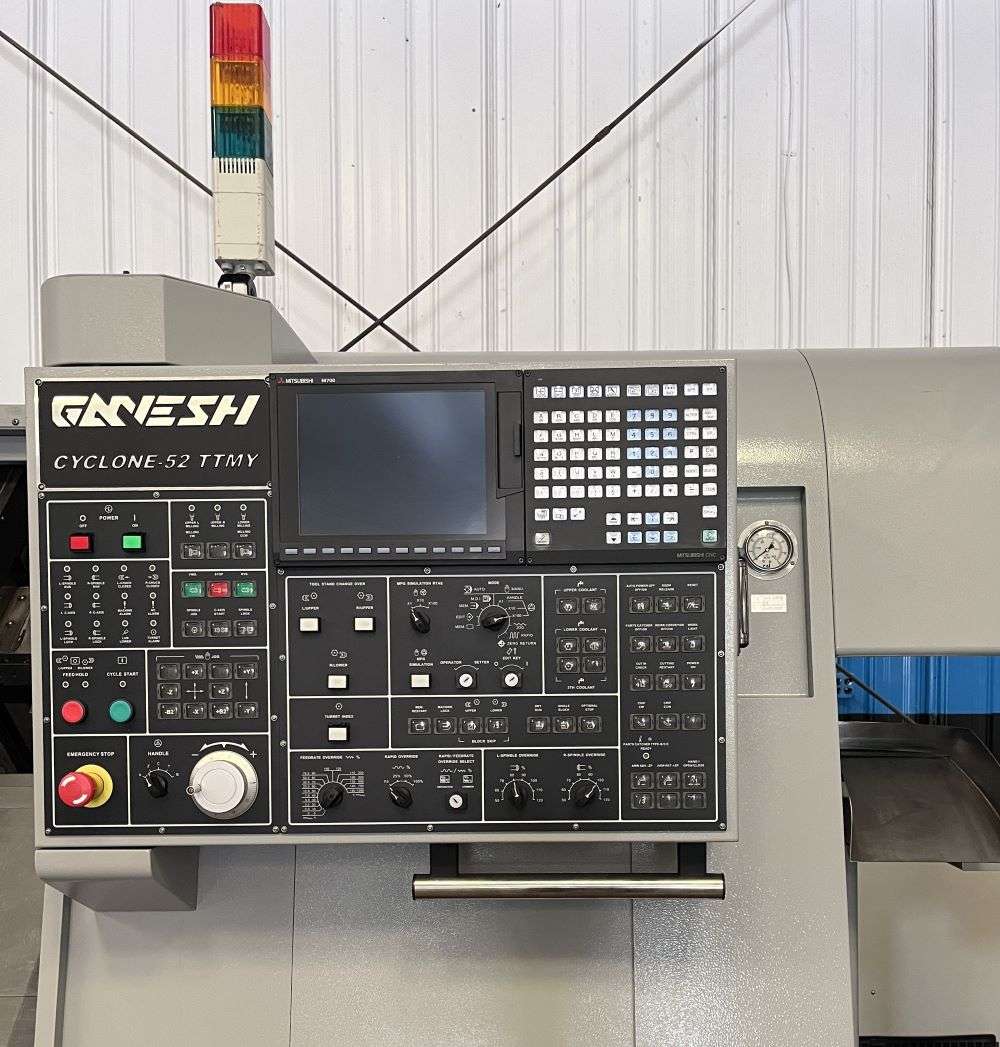

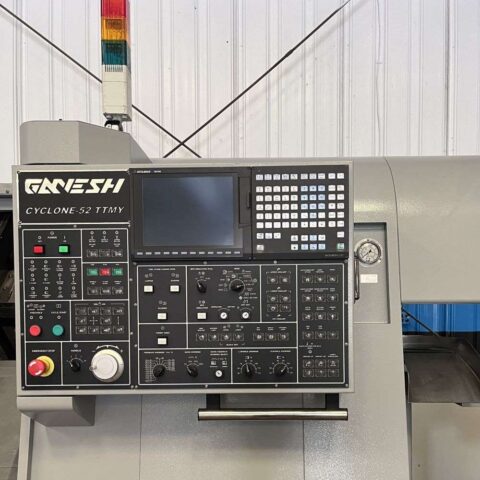

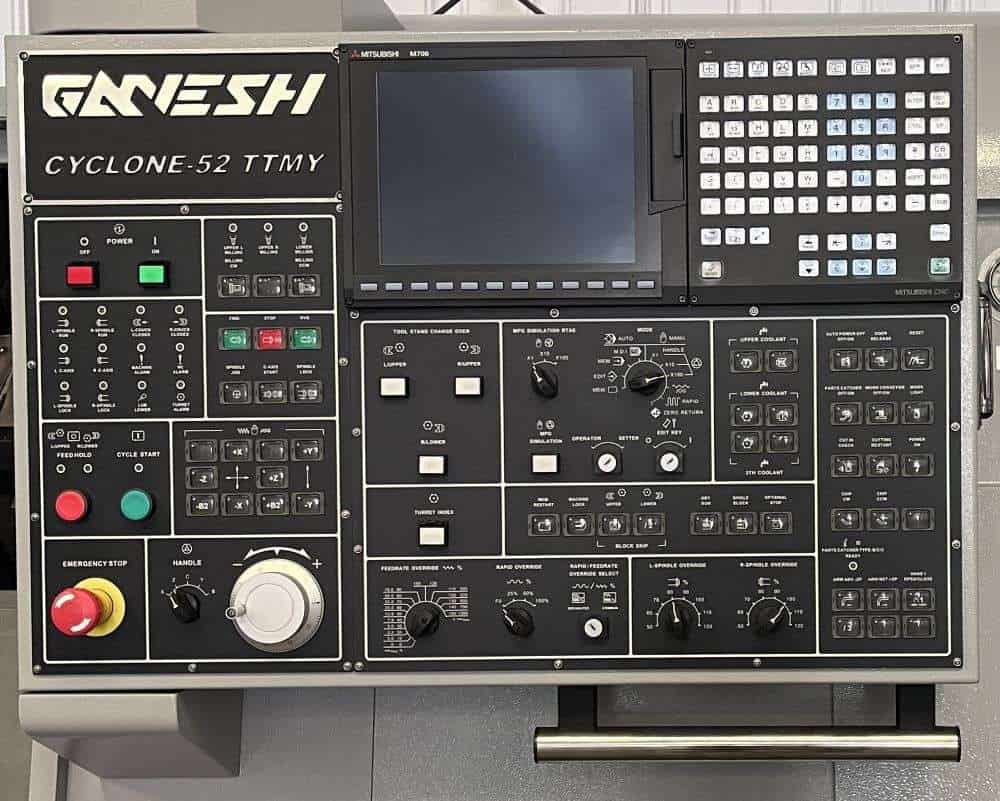

| Control CNC Mitsubishi Serie M700 |

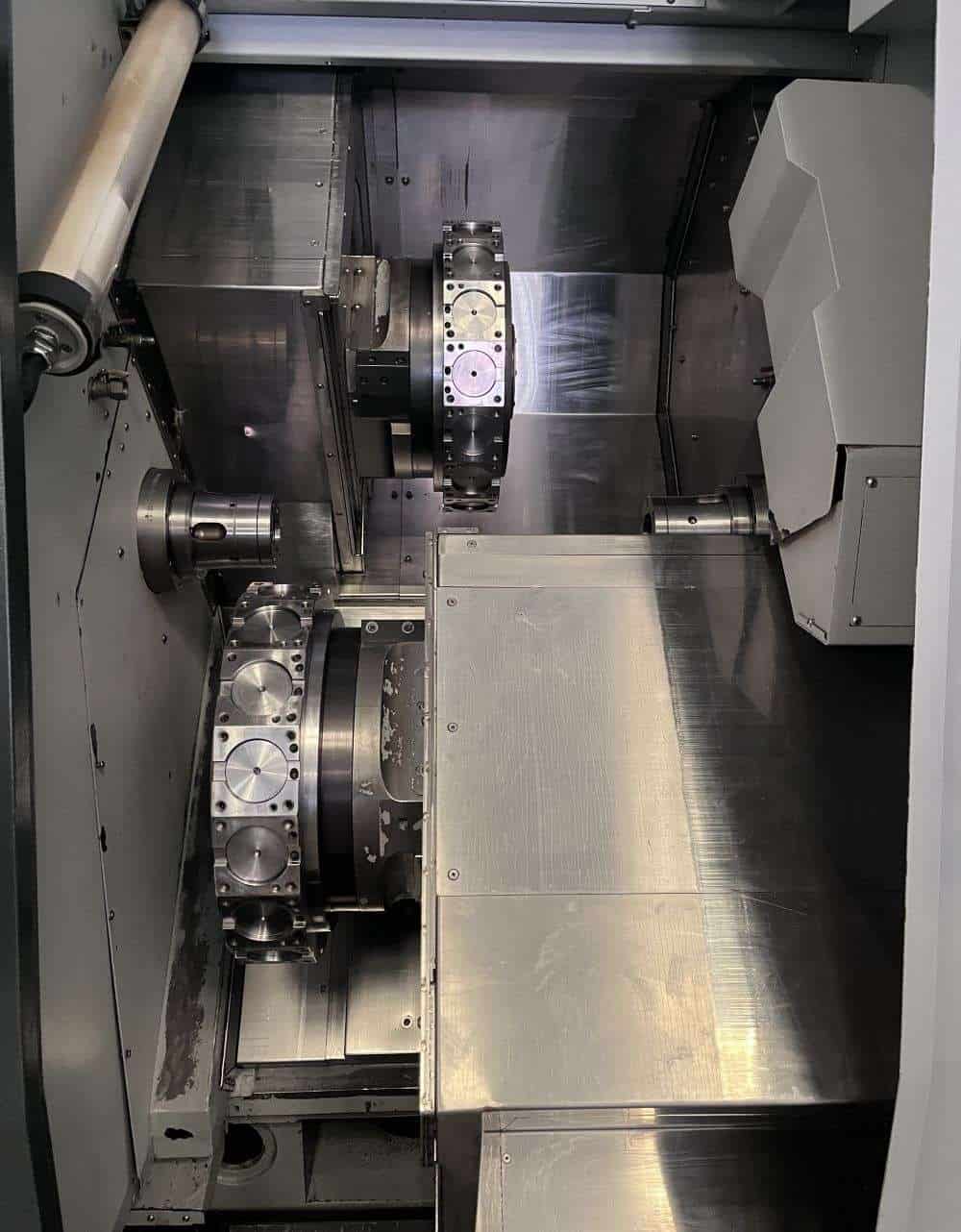

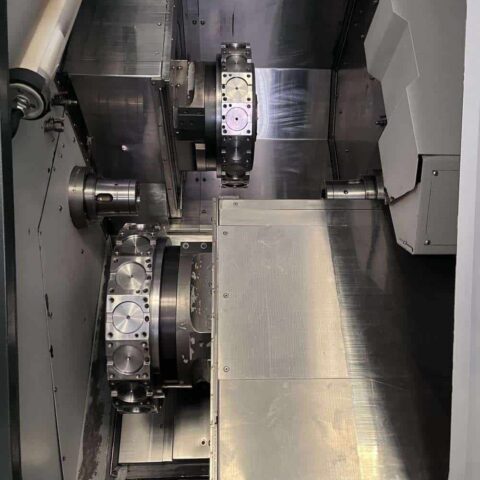

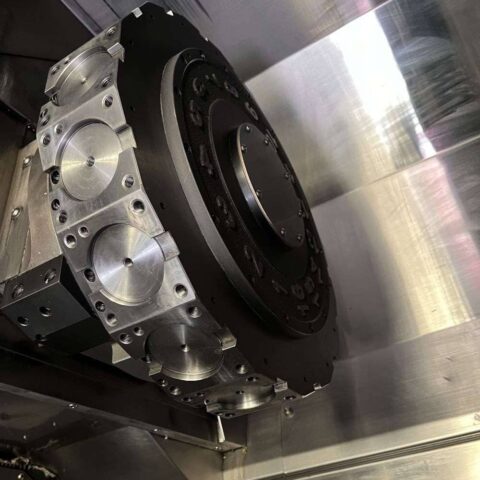

| Torretas de herramientas activas gemelas de 16 estaciones |

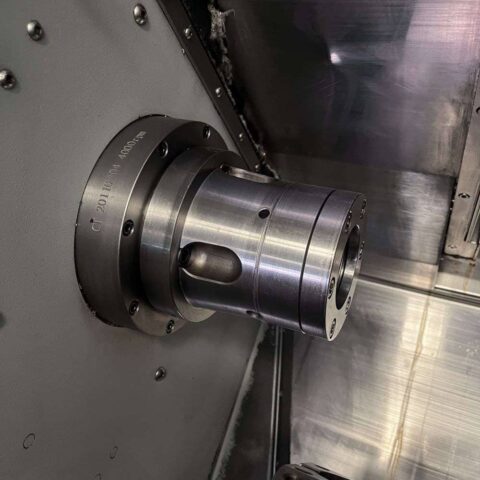

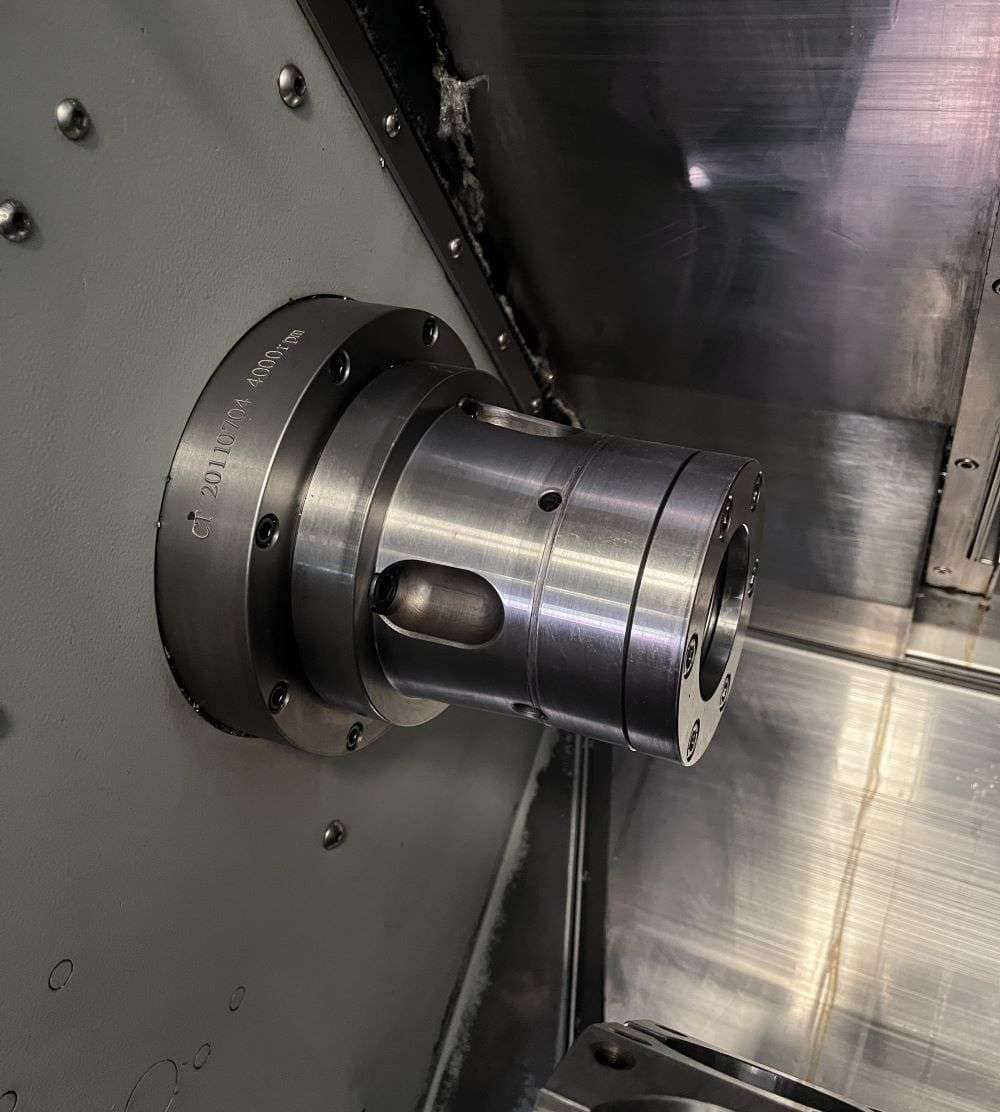

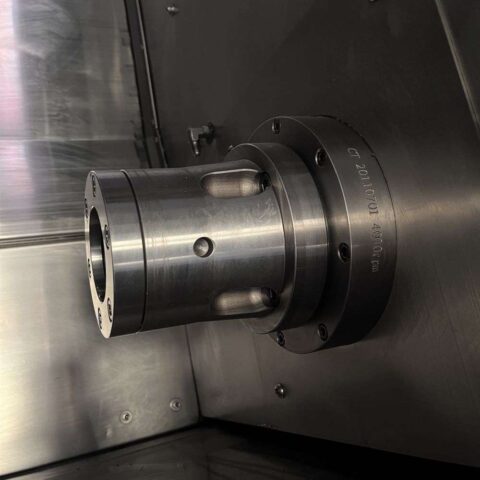

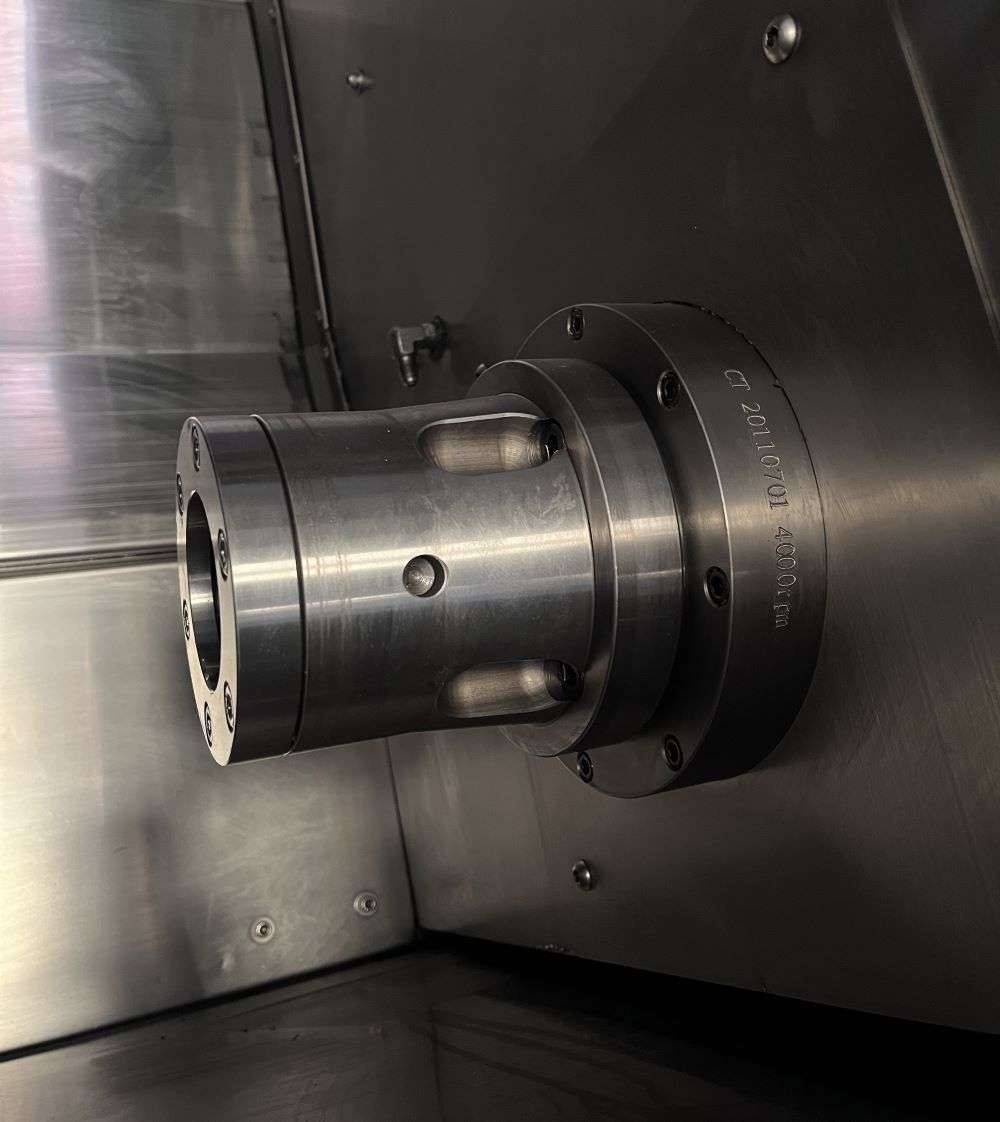

| Mandriles de pinza en ambos husillos |
| Subhusillo |
| Eje C completo controlado por servo en ambos husillos |
| Capacidad del eje Y en la torreta superior |
| Sincronización de ambos husillos |

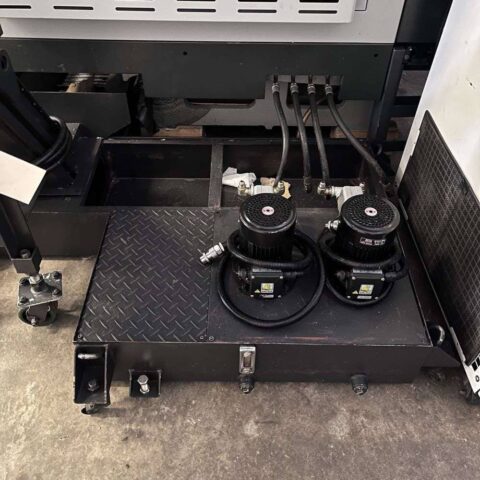

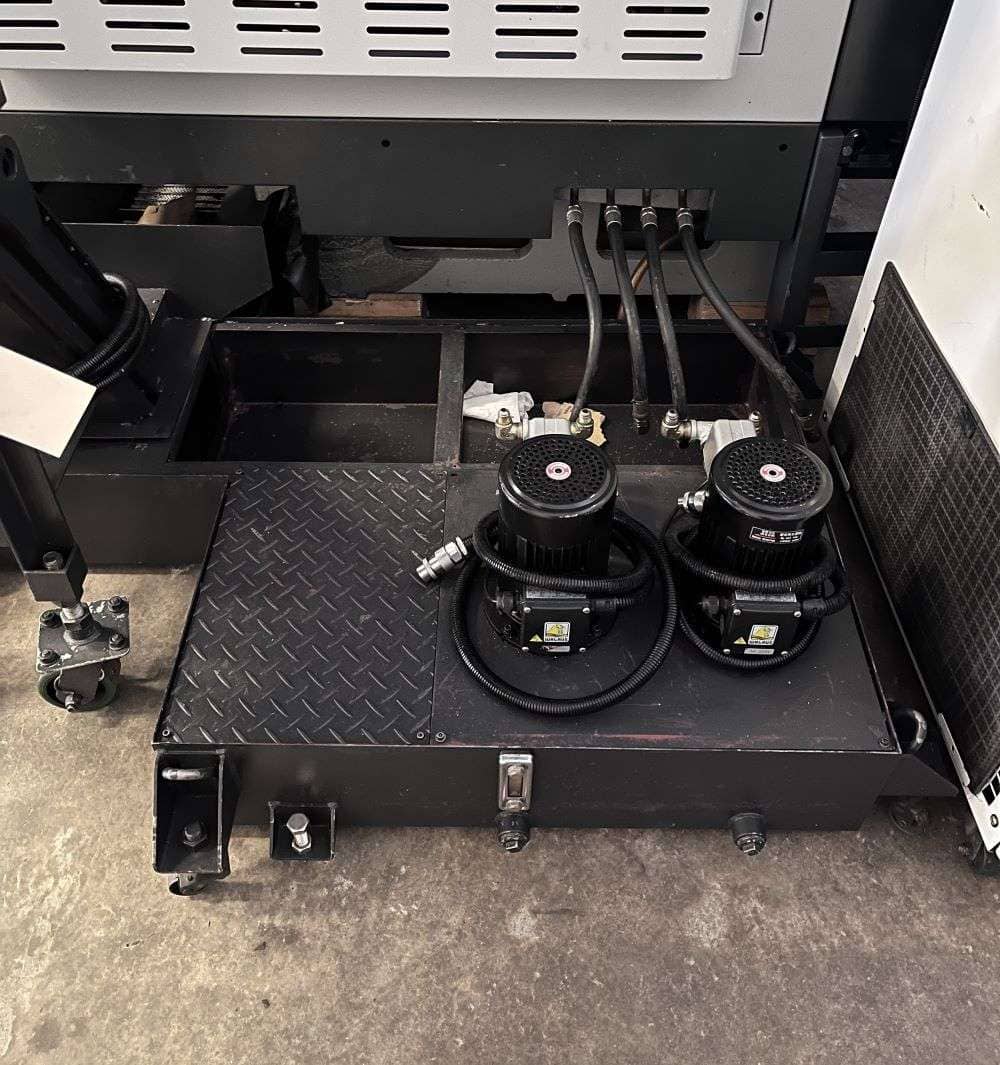

| Sistema de refrigeración |

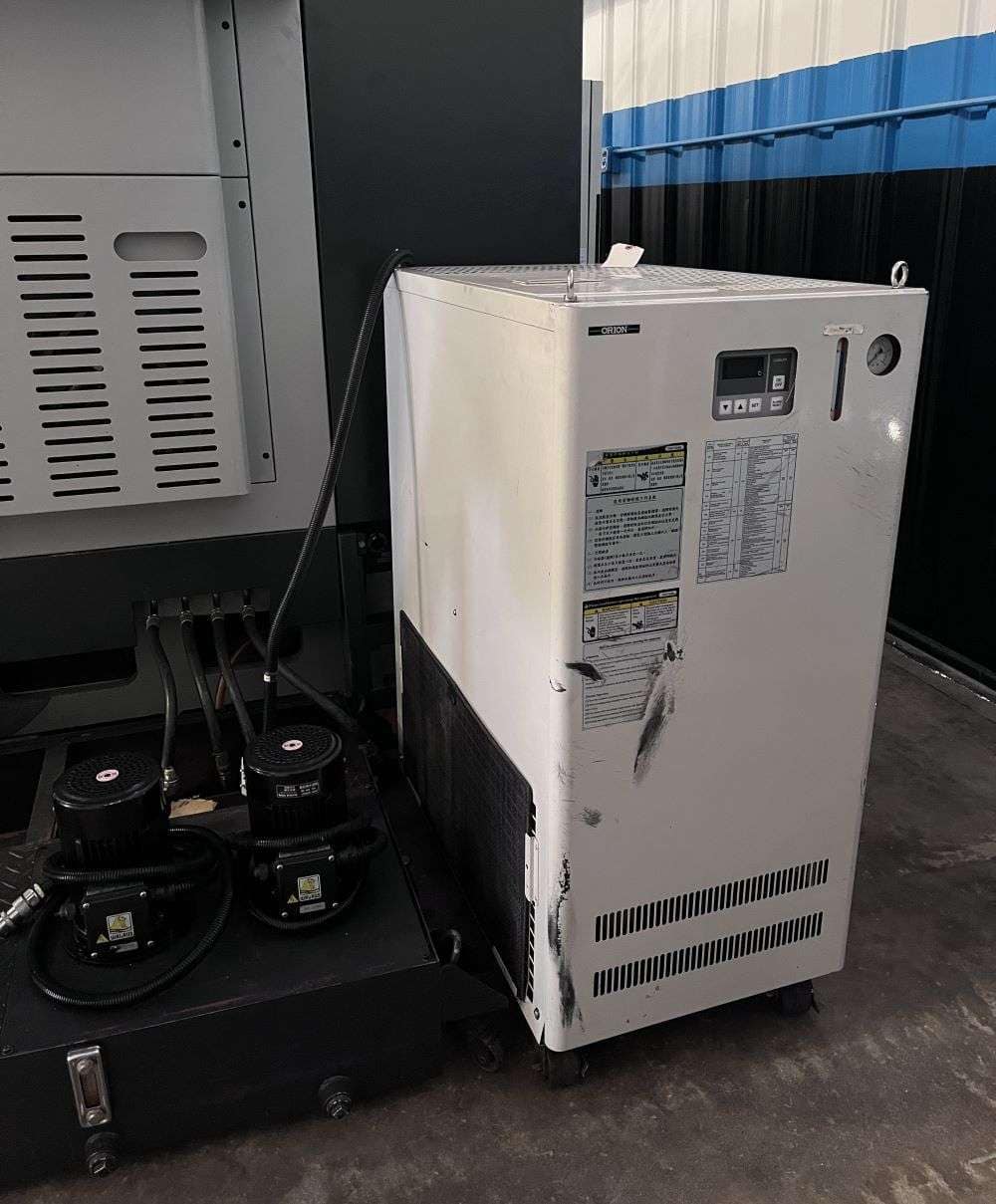

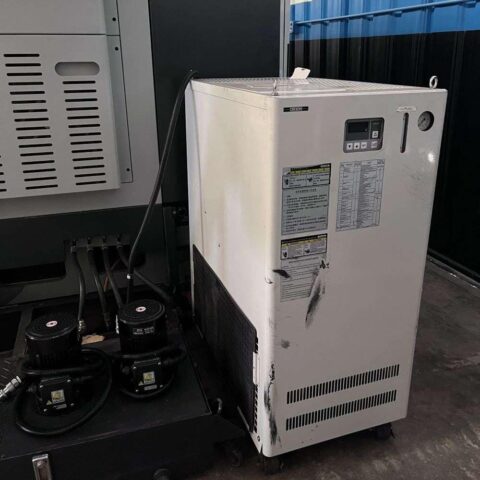

| Enfriador de husillo |

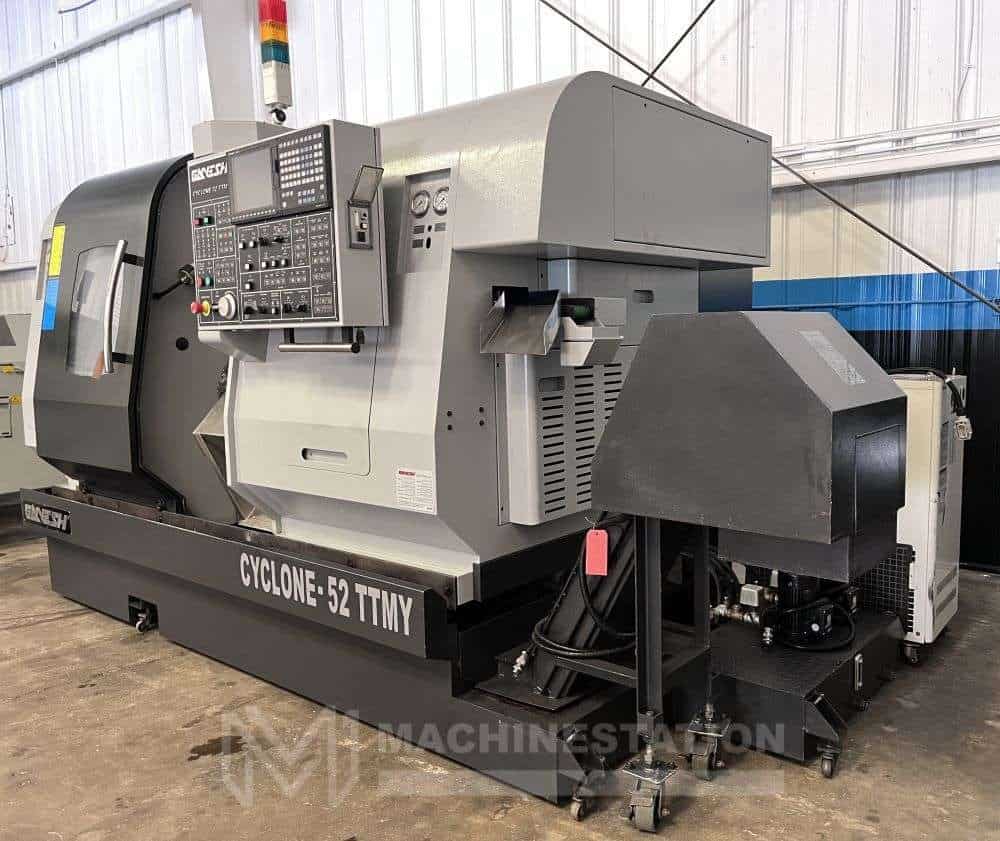

| Transportador de virutas |
| (2) Portaherramientas activos ((1) axial (1) radial) |
| Capacidad: |
|---|
| Diámetro máximo de giro: 7,48″ |
| Longitud máxima de giro: 15,75″ |
| Capacidad máxima de la barra: 2,0″ |
| Viajes: |
|---|
| Recorrido del eje X1 de la torreta superior: 5,94″ |
| Recorrido del eje X2 de la torreta inferior: 9,05″ |
| Recorrido del eje Y1 de la torreta superior: -/+1,38″ |
| Recorrido del eje Z1 superior: 17,32″ |
| Recorrido inferior del eje Z2: 17,32″ |
| Recorrido del eje B: 25,59″ (subhusillo) |
| Eje C: 360° (0,001°) Ambos husillos |
| Velocidad de avance: |
|---|
| Eje X1, X2: 630 IPM de desplazamiento rápido |
| Eje Y1: 236 IPM de desplazamiento rápido |
| Eje Z1, Z2: 1573 IPM de desplazamiento rápido |
| Eje B: 1573 IPM de desplazamiento rápido |
| Huso: |
|---|
| Diámetro del husillo principal: 2,40″ |
| Diámetro interior del subhusillo: 2,40″ |
| Nariz del husillo principal: A2-5 |
| Nariz del subhusillo: A2-5 |
| Velocidad del husillo principal: 6000 RPM |
| Velocidad del subhusillo: 6000 RPM |
| Potencia del husillo principal: 20 HP |
| Potencia del subhusillo: 20 HP |

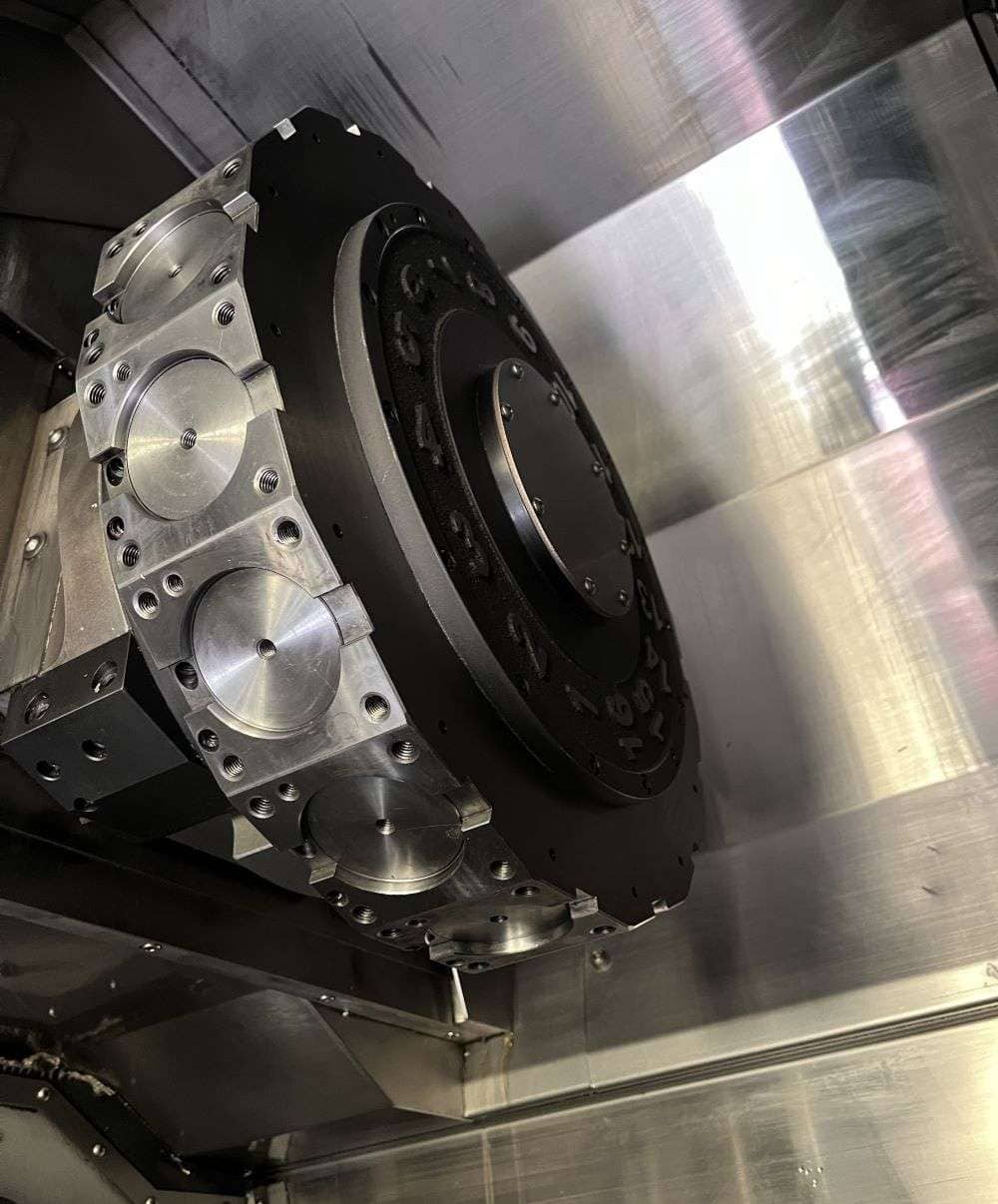

| Torreta: |
|---|
| Capacidad de la torreta superior: 16 estaciones |
| Capacidad de la torreta inferior: 16 estaciones |
| Velocidad de fresado en vivo: 4000 RPM |
| Motor de fresado en vivo: 7 HP |
| Tamaño de la herramienta: 1″ (para herramienta cuadrada y herramienta redonda) |
| Tipo de portaherramientas: BMT 65 |
| Tiempo de indexación de la torreta (de herramienta a herramienta): 0,2 segundos |
| General: |
|---|

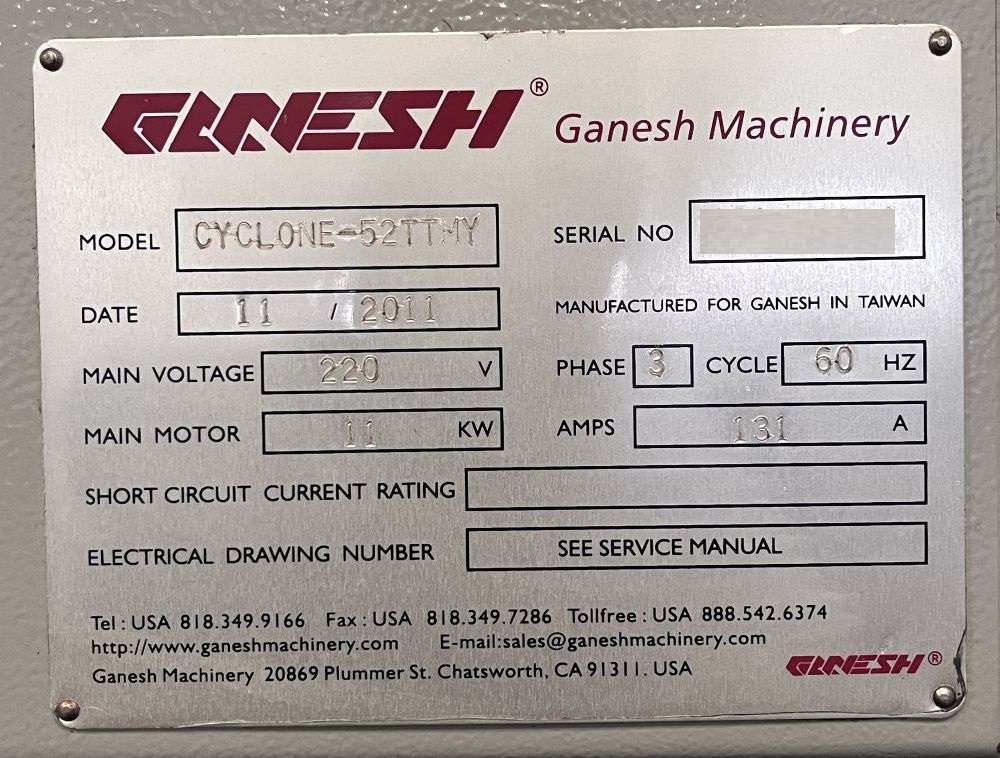

| Fuente de alimentación: CA 220 V / trifásica / 60 Hz |
| Dimensiones de la máquina: 150″ x 105″ x 90″ de alto |
| Peso de la máquina: 22,500 libras aprox. |
